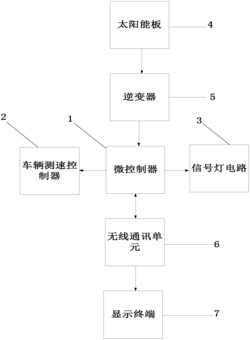

1.一种智慧交通信号灯控制箱，其特征在于，包括箱体(8)，所述箱体(8)内设置有微控制器(1)、与所述微控制器(1)连接的车辆测速控制器(2)、逆变器(5)以及信号灯电路(3)，所述逆变器(5)还连接有太阳能板(4)，所述微控制器(1)通过无线通讯单元(6)与显示终端(7)连接。

2.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述微控制器(1)包括型号为AT89C51的单片机芯片U1，所述芯片U1的第19引脚连接晶体振荡器Y1的一端以及电容C1的一端，所述芯片U1的第18引脚连接晶体振荡器Y1的另一端以及电容C2的一端，电容C1的另一端与电容C2的另一端相连并接地，所述芯片U1的第9引脚分别与接地电阻R2、电容C3的一端以及电阻R1的一端相连，电阻R1的另一端连接开关S1的一端，开关S1的另一端与电容C3的另一端相连并连接电源，所述芯片U1的第12引脚连接电阻R3的一端以及开关S2的一端，电阻R3的另一端连接电源，开关S2的另一端接地，所述芯片U1的第13引脚连接所述车辆测速控制器(2)，所述芯片U1的第16引脚连接开关S3的一端以及电阻R5的一端，所述芯片U1的第17引脚连接电阻R4的一端以及开关S4的一端，开关S3的另一端与开关S4的另一端相连并接地，电阻R4的另一端与电阻R5的另一端相连并连接电源，所述芯片U1的第20引脚接地，所述芯片U1的第40引脚连接所述逆变器(5)，所述芯片U1的第39引脚、第38引脚、第37引脚、第36引脚、第35引脚以及第34引脚均与所述信号灯电路(3)连接。

3.根据权利要求2所述的智慧交通信号灯控制箱，其特征在于，所述逆变器(5)包括型号为SG3524的开关电源脉宽调制芯片U2、三极管Q1、三极管Q2以及变压器T1，所述芯片U2的第1引脚连接电阻R6的一端以及电阻R7的一端，所述芯片U2的第2引脚连接电阻R8的一端以及电阻R9的一端，所述芯片U2的第16引脚连接电阻R9的另一端以及电容C4的一端，所述芯片U2的第6引脚连接电阻R10的一端，所述芯片U2的第7引脚连接电容C5的一端，所述芯片U2的第20引脚分别与电阻R7的另一端、电阻R8的另一端、电容C4的另一端、电容C5的另一端、电阻R10的另一端以及电阻R11的一端连接，并接地，电阻R11的另一端连接电容C6的一端，电容C6的另一端连接所述芯片U2的第9引脚，所述芯片U2的第5引脚接地，所述芯片U2的第4引脚分别与接地电阻R16、电阻R14的一端、三极管Q1的发射极、电阻R15的一端以及三极管Q2的集电极连接，所述芯片U2的第34引脚与电阻R15的另一端以及三极管Q2的基极连接，所述芯片U2的第33引脚连接电阻R13的一端，所述芯片U2的第32引脚连接电阻R12的一端，所述芯片U2的第11引脚连接电阻R14的另一端以及三极管Q1的基极，所述芯片U2的第22引脚作为所述逆变器(5)的输入端，并分别与电阻R12的另一端、电阻R13的另一端以及所述变压器T1的第2引脚连接，所述变压器T1的第1引脚连接所述三极管Q1的集电极，所述变压器T1的第3引脚连接所述三极管Q2的发射极，所述变压器T1的第4引脚连接二极管D1的正极，二极管D1的负极连接二极管D2的负极以及电感L1的一端，电感L1的另一端作为所述逆变器(5)的输出端，并与电阻R6的另一端以及接地电容C7连接，并与所述芯片U1的第40引脚连接，所述变压器T1的第5引脚接地，所述变压器T1的第6引脚连接二极管D2的正极。

4.根据权利要求2所述的智慧交通信号灯控制箱，其特征在于，所述车辆测速控制器(2)包括型号为HGCS3020的霍尔传感器芯片U3、型号为LM324的运算放大器芯片U4以及电机M，所述芯片U3的第1引脚分别与可调变阻器R17的一端、接地电容C9、电源、电阻R18的一端、滑动变阻器R19的第一固定端以及发光二极管D3的正极连接，所述芯片U3的第2引脚分别与电机M的负极、极性电容C8的一端、电容C10的一端、滑动变阻器R19的第二固定端以及电容C11的一端连接，并接地，极性电容C8的另一端连接电机M的正极以及可调变阻器R17的另一端，所述芯片U3的第3引脚分别与电容C10的另一端、电阻R18的另一端以及所述芯片U4的同相输入端连接，所述芯片U4的反相输入端连接滑动变阻器R17的滑动端，所述芯片U4的输出端作为所述车辆测速控制器(2)的输出端，并分别与电容C11的另一端、电阻R20的一端以及所述芯片U1的第13引脚连接，电阻R20的另一端连接二极管D3的负极。

5.根据权利要求2所述的智慧交通信号灯控制箱，其特征在于，所述信号灯电路(3)包括发光二极管D4、发光二极管D5、发光二极管D6、发光二极管D7、发光二极管D8、发光二极管D9、发光二极管D10、发光二极管D11、发光二极管D12、发光二极管D13、发光二极管D14以及发光二极管D15，所述发光二极管D4的正极连接所述芯片U1的第39引脚，所述发光二极管D4的负极连接电阻R21的一端，所述发光二极管D5的正极连接所述芯片U1的第38引脚，所述发光二极管D5的负极连接电阻R22的一端，所述发光二极管D6的正极连接所述芯片U1的第37引脚，所述发光二极管D6的负极连接电阻R23的一端，电阻R23的另一端与电阻R22的另一端以及电阻R21的另一端连接，并连接天线，所述发光二极管D7的正极连接所述芯片U1的第36引脚，所述发光二极管D7的负极连接电阻R27的一端，所述发光二极管D8的正极连接所述芯片U1的第35引脚，所述发光二极管D8的负极连接电阻R28的一端，所述发光二极管D9的正极连接所述芯片U1的第34引脚，所述发光二极管D9的负极连接电阻R29的一端，电阻R29的另一端与电阻R28的另一端以及电阻R27的另一端连接，并连接天线，所述发光二极管D10的正极连接所述芯片U1的第39引脚，所述发光二极管D10的负极连接电阻R24的一端，所述发光二极管D11的正极连接所述芯片U1的第38引脚，所述发光二极管D11的负极连接电阻R25的一端，所述发光二极管D12的正极连接所述芯片U1的第37引脚，所述发光二极管D12的负极连接电阻R26的一端，电阻R26的另一端与电阻R25的另一端以及电阻R24的另一端连接，并连接天线，所述发光二极管D13的正极连接所述芯片U1的第36引脚，所述发光二极管D13的负极连接电阻R30的一端，所述发光二极管D14的正极连接所述芯片U1的第35引脚，所述发光二极管D14的负极连接电阻R31的一端，所述发光二极管D15的正极连接所述芯片U1的第

34引脚，所述发光二极管D15的负极连接电阻R32的一端，电阻R32的另一端与电阻R31的另一端以及电阻R30的另一端连接，并连接天线。

6.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述太阳能板(4)的型号为SFM30O的单晶硅太阳能板。

7.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述无线通讯单元为WIFI模块，其中，所述WIFI模块的型号为AP5181。

8.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述显示终端包括PC端或手机移动端。

9.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述箱体(8)采用钢板一体制成，且表面喷涂有防锈的覆盖层。

10.根据权利要求1所述的智慧交通信号灯控制箱，其特征在于，所述箱体(8)外表面设置有凸耳(9)。
