专利号: 2019201702067
申请人: 天津工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

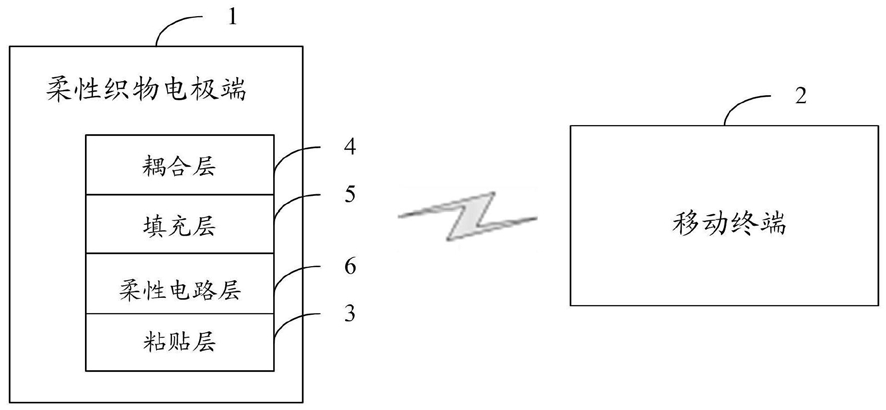

1.一种非接触式心电信号检测系统,其特征在于,包括:柔性织物电极端和移动终端;

所述柔性织物电极端与所述移动终端无线连接;

所述柔性织物电极端包括柔性织物电极;所述柔性织物电极由上向下依次包括耦合层、填充层和柔性电路层;所述耦合层由导电织物构成,用于对人体心电信号进行非接触式拾取;所述填充层用于填充所述耦合层和所述柔性电路层之间的中空部分,并固定所述耦合层和所述柔性电路层;所述柔性电路层与所述耦合层电连接,用于获取所述耦合层拾取到的人体心电信号,并对所述人体心电信号进行处理,将处理后的人体心电信号无线发送至所述移动终端;所述移动终端对所述处理后的人体心电信号进行分类并显示分类结果;

所述柔性电路层包括柔性基底和心电信号处理电路;

所述心电信号处理电路包括:微处理器、50Hz陷波滤波器、低通滤波器、前置放大器、模数转换电路和无线收发电路;

所述微处理器分别与所述50Hz陷波滤波器、所述低通滤波器、所述前置放大器、所述模数转换电路和所述无线收发电路连接;所述微处理器用于控制所述人体心电信号依次经所述50Hz陷波滤波器、所述低通滤波器、所述前置放大器和所述模数转换电路处理,并将处理后的人体心电信号经所述无线收发电路发送至所述移动终端。

2.根据权利要求1所述的一种非接触式心电信号检测系统,其特征在于,所述柔性织物电极端还包括粘贴层;

所述粘贴层固定于所述柔性电路层的下方,用于将所述柔性织物电极固定在所述人体的衣物上。

3.根据权利要求1所述的一种非接触式心电信号检测系统,其特征在于,所述导电织物的编织材料为镀银纤维。

4.根据权利要求1所述的一种非接触式心电信号检测系统,其特征在于,所述填充层的材料为棉纤维。

5.根据权利要求3所述的一种非接触式心电信号检测系统,其特征在于,所述镀银纤维的直径为0.08mm。
