专利号: 2019201833650
申请人: 河南绿建建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

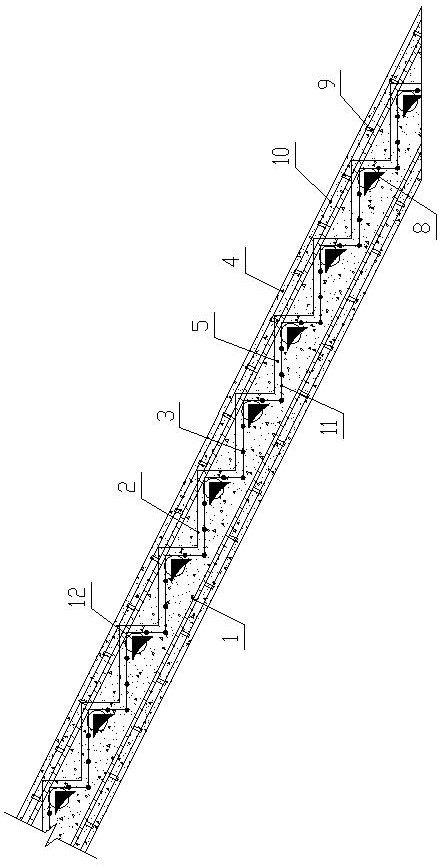

1.钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:包括两根并排且左高右低倾斜设置的型钢梯梁,两根型钢梯梁之间设置有若干级依次连接的台阶,每级台阶均包括沿前后水平方向设置有若干根支撑钢梁和杆状结构的轻质填充物,两根型钢梯梁开设有若干个前后对应的穿孔,支撑钢梁插设在穿孔内且支撑钢梁两端均伸出型钢梯梁,两根型钢梯梁外部浇筑有将支撑钢梁两端头均预埋在内部的第一混凝土层,支撑钢梁和轻质填充物的外部均浇筑有形成所述若干级依次连接的台阶的第二混凝土层,第一混凝土层和第二混凝土层采用一起支模后同时浇筑而成,第二混凝土层的底面平行于两个型钢梯梁。

2.根据权利要求1所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:型钢梯梁采用槽钢或C型钢,两根型钢梯梁的开口相对设置,前侧型钢梯梁的前侧和后侧型钢梯梁的后侧均开设有若干个用于浇筑第二混凝土层的浇注口,每个浇注口均位于台阶的水平面和竖直面的夹角处。

3.根据权利要求1或2所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:

型钢梯梁的顶面和底面分别固定设置有若干条栓钉,上部的栓钉、凸出型钢梯梁外部的支撑钢梁和下部的栓钉之间设置有平行于型钢梯梁表面的钢筋网片,钢筋网片预埋在第一混凝土层内。

4.根据权利要求1或2所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:

若干根支撑钢梁之间通过垂直于支撑钢梁的加强筋连接形成钢筋网,钢筋网全部预埋在第二混凝土层内。

5.根据权利要求1或2所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:

支撑钢梁采用钢筋或角钢。

6.根据权利要求1或2所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:

轻质填充物采用聚氨酯或PVC材料制成,轻质填充物通过两端胶粘在对应侧的型钢梯梁上或者绑扎在支撑钢梁上的方式进行固定,轻质填充物位于台阶棱角的左侧下方。

7.根据权利要求6所述的钢砼组合平底板加填充物轻型装配式楼梯,其特征在于:轻质填充物的横截面为圆环形管状结构或直角三角形结构,其中直角三角形结构的两条直角边分别平行于同一级台阶的水平侧面和竖直侧面。
