专利号: 201920183367X
申请人: 河南绿建建筑科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

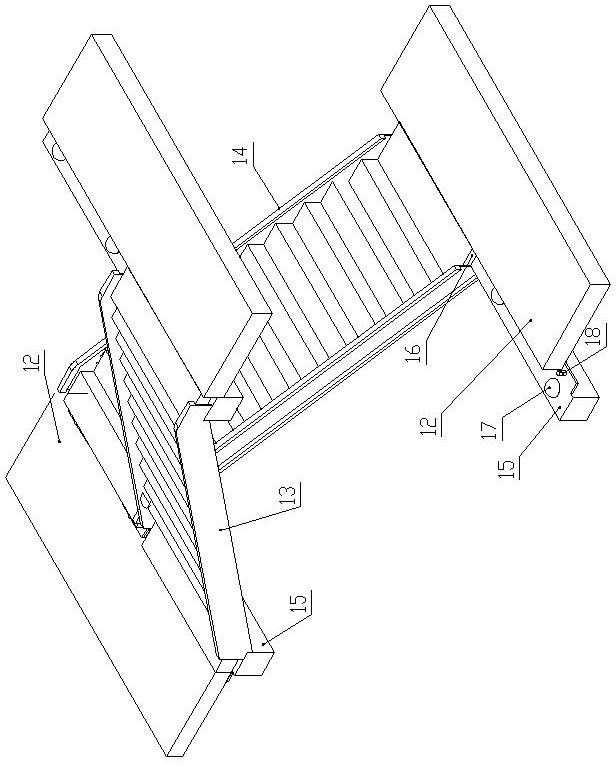

1.轻型抗震钢砼组合式楼梯,其特征在于:包括水平设置的平台、左高右低倾斜设置的上层梯梁和左低右高倾斜设置的下层梯梁,上层梯梁和下层梯梁均为装配式钢砼组合结构,平台左侧底部沿前后水平方向设置有平台梁,上层梯梁右端的前侧部与平台梁通过前球铰链支撑组件连接,下层梯梁右端的后侧部与平台梁通过后球铰链支撑组件连接;

上层梯梁和下层梯梁的构造相同;上层梯梁包括两根并排且左高右低倾斜设置的型钢梁,两根型钢梁之间设置有若干级依次连接的台阶,每级台阶均包括沿前后水平方向设置有若干根支撑钢梁,两根型钢梁开设有若干个前后对应的穿孔,支撑钢梁插设在穿孔内且支撑钢梁两端均伸出型钢梁,两根型钢梁外部浇筑有将支撑钢梁两端头均预埋在内部的第一混凝土层,支撑钢梁外部均浇筑有形成所述若干级依次连接的台阶的第二混凝土层,第一混凝土层和第二混凝土层采用一起支模后同时浇筑而成,第二混凝土层的底面沿左右方向的断面在每一级台阶下方的轮廓线均为直线段+弧线段结构。

2.根据权利要求1所述的轻型抗震钢砼组合式楼梯,其特征在于:型钢梁采用槽钢或C型钢,两根型钢梁的开口相对设置,前侧型钢梁的前侧和后侧型钢梁的后侧均开设有若干个用于浇筑第二混凝土层的浇注口,每个浇注口均位于台阶的水平面和竖直面的夹角处。

3.根据权利要求1或2所述的轻型抗震钢砼组合式楼梯,其特征在于:型钢梁的顶面和底面分别固定设置有若干条栓钉,上部的栓钉、凸出型钢梁外部的支撑钢梁和下部的栓钉之间设置有平行于型钢梁表面的钢筋网片,钢筋网片预埋在第一混凝土层内。

4.根据权利要求1或2所述的轻型抗震钢砼组合式楼梯,其特征在于:若干根支撑钢梁之间通过垂直于支撑钢梁的加强筋连接形成钢筋网,钢筋网全部预埋在第二混凝土层内。

5.根据权利要求1或2所述的轻型抗震钢砼组合式楼梯,其特征在于:支撑钢梁采用钢筋或角钢。

6.根据权利要求1或2所述的轻型抗震钢砼组合式楼梯,其特征在于:直线段平行于水平面,弧线段的弧心角为90°,同一个台阶下方的直线段的右端与弧线段的左端连接,一个台阶下方的弧线段的下端与相邻下一个台阶下方直线段左端连接。

7.根据权利要求1或2所述的轻型抗震钢砼组合式楼梯,其特征在于:前球铰链支撑组件和后球铰链支撑组件的结构相同,前球铰链支撑组件包括上垫板、支撑球体和定位销,上垫板固定连接在两根型钢梁的右端部之间,上垫板上表面与型钢梁最下或最上一级台阶上表面均通过浇筑第一混凝土层后保持齐平,平台梁上表面开设有位于平台左侧的下球头窝,上垫板下表面开设有与下球头窝对应的上球头窝,支撑球体设置在下球头窝和下球头窝内,上垫板与平台梁之间具有间隙,定位销垂直设置,定位销下端固定连接在平台梁上表面,上垫板右侧连接有定位板,定位板上开设有定位孔,定位孔的直径大于定位销的直径,定位销对应穿入定位板上的定位孔内。
