专利号: 2019201901713
申请人: 孙彤
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

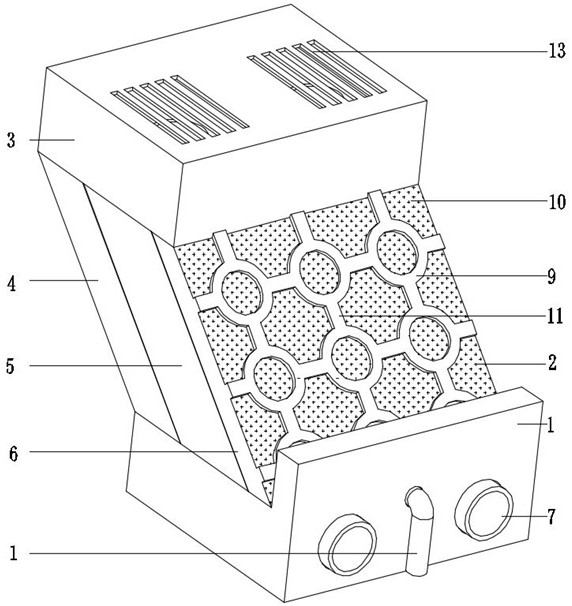

1.一种水利工程生态护坡,包括河道防护墙(1)、防护坡(2)和顶坡(3),其特征在于:所述防护坡(2)包括泥土层(4)、流水层(5)和生态层(6),所述泥土层(4)、流水层(5)和生态层(6)从下至上依次设置,所述河道防护墙(1)侧壁开设有导水孔(7),所述流水层(5)中间固定铺设有流水管道(8)和吸水层,所述生态层(6)包括生态防护圈(9)和绿植(10),所述生态防护圈(9)侧壁固定连接有多个连接板(11),所述生态防护圈(9)通过连接板(11)插接相连,所述绿植(10)种植在生态防护圈(9)内,所述顶坡(3)包括地面漏水管(12)和顶部过滤栏(13),所述地面漏水管(12)与流水管道(8)相连通,所述顶部过滤栏(13)位于地面漏水管(12)上方。

2.根据权利要求1所述的一种水利工程生态护坡,其特征在于:所述吸水层包括吸水管(14),所述吸水管(14)内填充有海绵(15),所述吸水管(14)侧壁开设有透水孔(16),所述透水孔(16)侧壁固定连接有细网。

3.根据权利要求1所述的一种水利工程生态护坡,其特征在于:所述连接板(11)包括左侧板、右侧板、上侧板和下侧板,所述左侧板和上侧板为中空结构,所述右侧板和下侧板为实心板,所述生态防护圈(9)的左侧板中间插入有另一生态防护圈(9)的右侧板并通过插接板(17)相连。

4.根据权利要求1所述的一种水利工程生态护坡,其特征在于:所述绿植(10)下方固定设有透水孔(16),所述导水孔(7)与河道相连通。

5.根据权利要求1所述的一种水利工程生态护坡,其特征在于:所述流水管道(8)直径大于吸水管(14)直径,所述防护坡(2)顶部固定铺设有人行阶梯。

6.根据权利要求1所述的一种水利工程生态护坡,其特征在于:所述河道防护墙(1)高度高于防护坡(2)底部高度,所述河道防护墙(1)和导水孔(7)为一体件。
