专利号: 2019201975933
申请人: 宁夏浩鑫塑钢科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-06-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

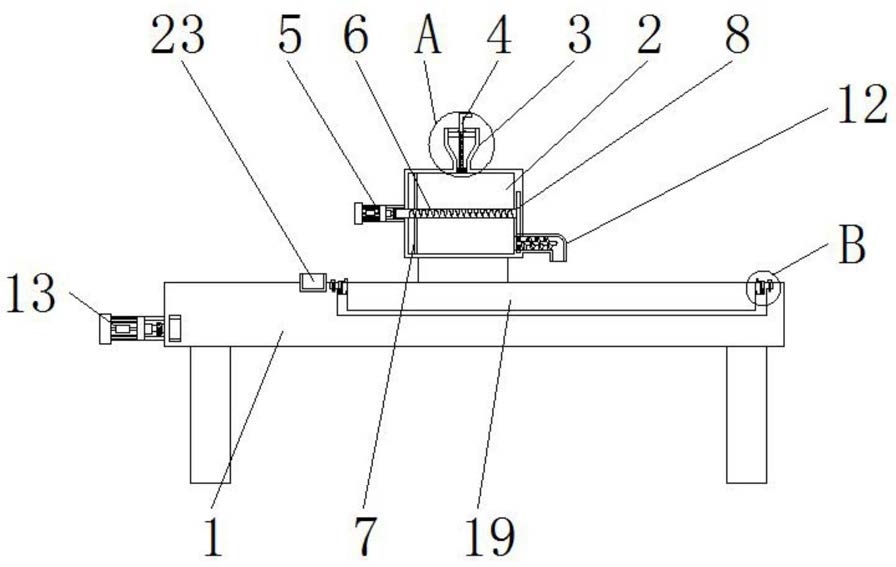

1.一种竹木纤维板挤出机,包括操作台(1),其特征在于:所述操作台(1)的上方前后两侧均被下料桶(2)贯穿,且下料桶(2)的上方开设有入料口(3),并且入料口(3)上贯穿连接有控制杆(4),所述下料桶(2)的左侧面固定连接有第一伺服电机(5),且第一伺服电机(5)的右侧面中心部位焊接连接有第一连接杆(6),所述第一连接杆(6)贯穿下料桶(2)的左侧,且第一连接杆(6)的右侧嵌套连接在下料桶(2)的右侧,所述第一连接杆(6)的中部外侧活动连接有挤压块(7),且第一连接杆(6)的右侧面焊接连接有活动连接在操作台(1)内部的第一齿轮(8),所述第一齿轮(8)的下方等间距设置有第二齿轮(9),且第二齿轮(9)与第二齿轮(9)之间活动连接有第五齿轮(24),并且中部的第二齿轮(9)的上方与第一齿轮(8)啮合连接,所述第二齿轮(9)的右侧设置有焊接连接在下料桶(2)右侧面上的下料口(12),且第二齿轮(9)的右侧面中心部位焊接连接有第二连接杆(10),并且第二连接杆(10)的外侧焊接连接有下料块(11),所述操作台(1)的右侧面后侧固定连接有第二伺服电机(13),且第二伺服电机(13)的右侧焊接连接有贯穿连接在操作台(1)上的第三连接杆(14),并且第三连接杆(14)的外侧左边焊接连接有第三齿轮(15),所述第三齿轮(15)的外侧啮合连接有连接带(16),且连接带(16)的内部前侧啮合连接有第四齿轮(17),所述第四齿轮(17)的右侧面焊接连接有第四连接杆(18),且第四连接杆(18)和第三连接杆(14)的中部均螺纹连接有下料桶(2),所述操作台(1)的上表面左侧和右侧分别活动连接有废料盒(23)和模具(19),所述模具(19)的上方活动连接有连接块(20),且连接块(20)的上方外侧紧密贴合有固定块(21),并且固定块(21)的下方通过弹簧(22)固定连接在模具(19)上。

2.根据权利要求1所述的一种竹木纤维板挤出机,其特征在于:所述下料桶(2)通过第三连接杆(14)和第四连接杆(18)在操作台(1)上构成滑动结构,且第三连接杆(14)通过第三齿轮(15)、连接带(16)、第四齿轮(17)和第四连接杆(18)构成连动结构。

3.根据权利要求1所述的一种竹木纤维板挤出机,其特征在于:所述控制杆(4)在入料口(3)上构成转动结构,且控制杆(4)的下方直径尺寸等于入料口(3)的内径尺寸。

4.根据权利要求1所述的一种竹木纤维板挤出机,其特征在于:所述挤压块(7)与第一连接杆(6)采用螺纹连接的方式相连接,且第一连接杆(6)通过第一齿轮(8)、第五齿轮(24)与第二齿轮(9)构成连动结构。

5.根据权利要求1所述的一种竹木纤维板挤出机,其特征在于:所述下料口(12)在下料桶(2)上等间距设置,且下料口(12)与下料块(11)紧密贴合。

6.根据权利要求1所述的一种竹木纤维板挤出机,其特征在于:所述连接块(20)关于模具(19)对称设置有2个,且连接块(20)在模具(19)上构成拆卸结构,并且模具(19)与操作台(1)采用螺栓连接的方式相连接。
