专利号: 2019202071936
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种主轴系统冷却套,其特征在于,所述主轴系统冷却套包括套体,所述套体中设有进水流道(1)、出水流道(2)和多组冷却流道组(3),多组所述冷却流道组(3)在所述套体中间隔设置,所述冷却流道组(3)的两端分别与所述进水流道(1)和所述出水流道(2)连接,所述冷却流道组(3)包括多条冷却流道(31),所述冷却流道(31)连通所述进水流道(1)和所述出水流道(2)。

2.根据权利要求1所述的主轴系统冷却套,其特征在于,所述冷却流道组(3)中的多条冷却流道(31)包括中心流道(311)和环绕所述中心流道(311)设置的外周流道(312)。

3.根据权利要求2所述的主轴系统冷却套,其特征在于,所述外周流道(312)以所述中心流道(311)为圆心呈环形排列。

4.根据权利要求3所述的主轴系统冷却套,其特征在于,所述外周流道(312)形成以所述中心流道(311)为圆心环形排列的多个同心圆。

5.根据权利要求1所述的主轴系统冷却套,其特征在于,所述冷却流道(31)的横截面包括圆形和多边形。

6.根据权利要求5所述的主轴系统冷却套,其特征在于,所述冷却流道(31)的横截面为正六边形。

7.根据权利要求1所述的主轴系统冷却套,其特征在于,多个所述冷却流道组(3)之间平行设置。

8.根据权利要求1所述的主轴系统冷却套,其特征在于,所述冷却流道组(3)平行所述套体的端面设置。

9.根据权利要求1所述的主轴系统冷却套,其特征在于,所述进水流道(1)和所述出水流道(2)沿所述套体轴线方向设置,且所述进水流道(1)和所述出水流道(2)上分别设有进水口(11)和出水口(21)。

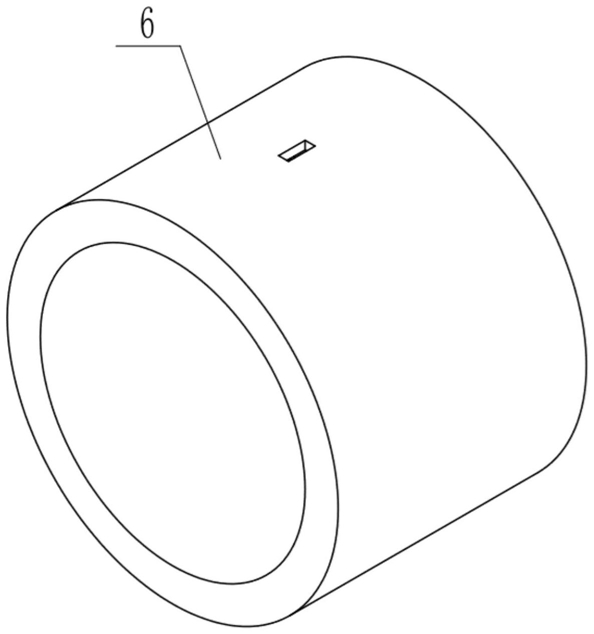

10.一种主轴系统,包括芯轴(4)、前轴承、后轴承、主轴套(5)以及冷却套(6),所述冷却套(6)套设在所述主轴套(5)上,其特征在于,所述冷却套(6)为权利要求1至9中任一项权利要求所述的主轴系统冷却套。
