专利号: 2019202137492
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

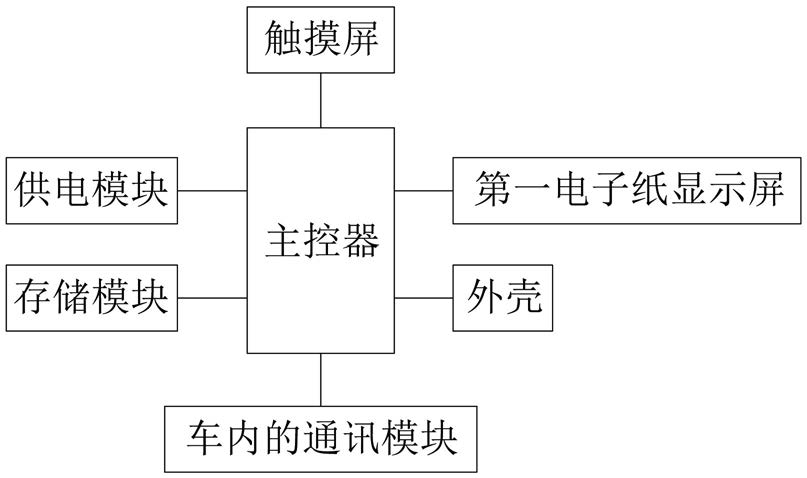

1.一种电泳电子纸车用遥控器,包括外壳和设置在所述外壳内的主控器和供电模块,所述主控器与车辆内的通讯模块通讯连接,其特征在于所述外壳上安装有第一电子纸显示屏,所述第一电子纸显示屏的表面安装有触摸屏,所述第一电子纸显示屏和触摸屏均与所述主控器电连接,所述供电模块为所述主控器提供工作电源。

2.根据权利要求1所述的电泳电子纸车用遥控器,其特征在于它还包括设置在所述外壳内的存储模块,所述存储模块与所述主控器电连接。

3.根据权利要求1所述的电泳电子纸车用遥控器,其特征在于所述外壳由电子纸材质组成,所述外壳作为第二电子纸显示屏与所述主控器电连接。

4.根据权利要求1所述的电泳电子纸车用遥控器,其特征在于所述主控器内的芯片型号为STM32F103VBT6。

5.根据权利要求1所述的电泳电子纸车用遥控器,其特征在于所述供电模块包括输入电源转换电路,所述输入电源转换电路包括电源稳压器U16、电容C86、电容C87、电容C88和插接器K1,所述电源稳压器U16的4引脚接3.3V电源,所述电源稳压器U16的2引脚接所述电源稳压器U16的4引脚与3.3V电源的节点,所述电源稳压器U16的1引脚接地,所述电源稳压器U16的3引脚分3路,第一路接5.5V电源,第二路接所述插接器K1的2引脚,第三路通过所述电容C87接所述电源稳压器U16的1引脚与地的节点;所述电容C86的一端接地,另一端接所述电源稳压器U16的4引脚与3.3V电源的节点;所述电容C88的一端接所述电容C86与地的节点,另一端接所述电源稳压器U16的4引脚与3.3V电源的节点;所述插接器K1的1引脚、4引脚、5引脚以及6引脚均悬空,所述插接器K1的3引脚接3.3V电源。
