专利号: 2019202286976
申请人: 涿州市友创源环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

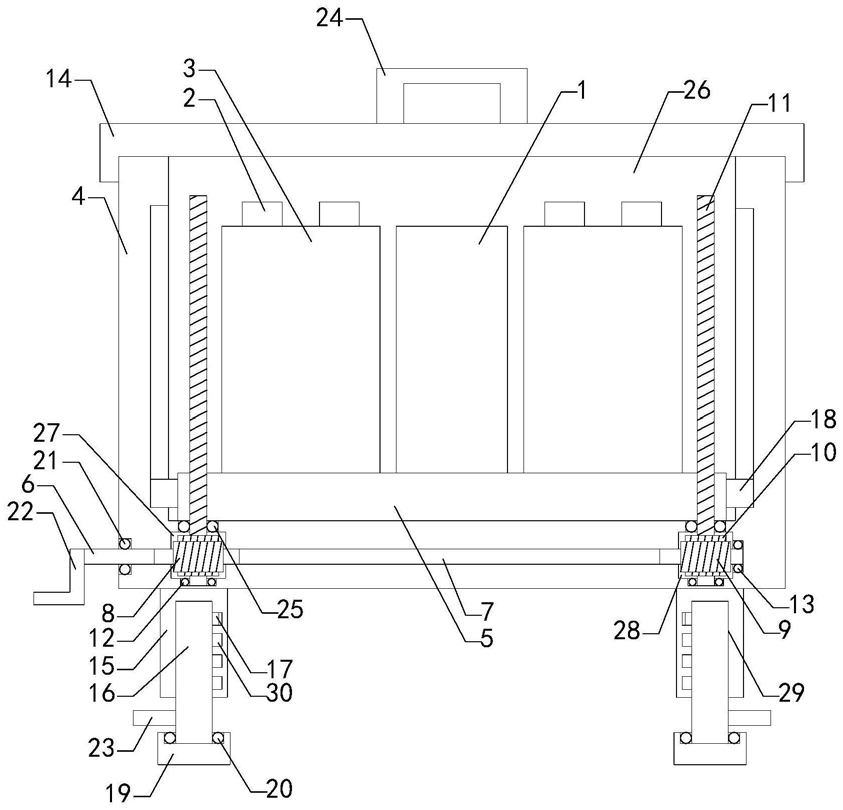

1.一种检测切削液用泡沫测定仪,包括泡沫测定仪,泡沫测定仪设置有控制机构(1)、多组量筒(2)和两组水浴机构(3),控制机构(1)设置有流量计、温控表、分气管、充气装置和计时器;其特征在于,还包括防护箱(4)、提升板(5)、转轴(6)、同步轴(7)、左蜗杆(8)、右蜗杆(9)、两组蜗轮(10)、两组提升螺纹杆(11)、两组定位轴承(12)、支撑轴承(13)和盖板(14),所述防护箱(4)的内部设置有盛放腔(26),所述盛放腔(26)的顶端连通设置有放置口,所述提升板(5)的底端与盛放腔(26)的底端紧贴,所述控制机钩和两组水浴机构(3)的底端均与提升板(5)的顶端连接,所述防护箱(4)的底部区域左侧和右侧的内部分别设置有左转动腔(27)和右转动腔(28),所述左转动腔(27)的右端和右转动腔(28)的左端前侧连通设置有连通孔,左转动腔(27)的左端前侧连通设置有伸入孔,所述左蜗杆(8)的左端自左转动腔(27)的内部插入至伸入孔内,所述转轴(6)的右端自保护箱的左侧插入至伸入孔内,所述转轴(6)的右端与左蜗杆(8)的左端同心连接,所述左蜗杆(8)的右端自左转动腔(27)内插入至连通孔内,所述右转动腔(28)的右端连通设置有支撑槽,所述支撑轴承(13)与支撑槽固定卡装,所述右蜗杆(9)的右端与支撑轴承(13)固定套装,所述右蜗杆(9)的左端自右转动腔(28)内插入至连通孔内,所述同步轴(7)与连通孔转动卡装,所述同步轴(7)的左端和右端分别与左蜗杆(8)的右端和右蜗杆(9)的左端连接,所述左转动腔(27)和右转动腔(28)的顶端中部均与盛放腔(26)的底端连通设置有两组插入孔,所述两组提升螺纹杆(11)的底端均自盛放腔(26)的内部分别穿过两组插入孔并且分别伸入至左转动腔(27)和右转动腔(28)的内部,所述左转动腔(27)和右转动腔(28)的底端分别连通设置有两组定位槽,所述两组定位轴承(12)分别与两组定位槽固定卡装,所述两组定位轴承(12)分别与两组提升螺纹杆(11)的底端固定套装,所述两组蜗轮(10)分别与两组提升螺纹杆(11)的底部区域过盈连接,所述左蜗杆(8)和右蜗杆(9)的圆周侧壁位于左转动腔(27)和右转动腔(28)内的部分均设置有齿,所述左蜗杆(8)和右蜗杆(9)的后部区域分别与两组蜗轮(10)的前部区域啮合,所述提升板(5)的顶端左侧和右侧分别贯穿设置有两组提升螺纹孔,所述两组提升螺纹孔分别与两组提升螺纹杆(11)螺装,所述盖板(14)的底端设置有安装槽,所述安装槽与防护箱(4)的顶部区域活动卡装;还包括四组支腿(15)、四组伸缩杆(16)和四组档位杆(17),所述四组支腿(15)的顶端分别与四组防护箱(4)的底端左前侧、左后侧、右前侧和右后侧连接,所述四组支腿(15)的内部分别设置有四组伸缩腔(29),所述四组伸缩腔(29)的底端分别连通设置有四组伸缩口,所述四组伸缩杆(16)的顶端分别自四组支腿(15)的下侧分别穿过四组伸缩口并且分别伸入至四组伸缩腔(29)的内部,所述四组伸缩腔(29)的圆周侧壁外端分别连通设置有四组伸缩槽(31),每组伸缩槽的内侧壁均连通设置有多组档位槽(30),所述四组档位杆(17)的内端分别与四组伸缩杆(16)的内端顶部区域连接,所述四组档位杆(17)分别与对应的四组档位槽滑动卡装。

2.如权利要求1所述的检测切削液用泡沫测定仪,其特征在于,还包括四组滑动板(18),所述保护箱的盛放腔(26)的左前侧、左后侧、右前侧和右后侧分别连通设置有四组滑动槽,所述四组滑动板(18)的外端分别与四组滑动槽滑动卡装,所述四组滑动板(18)的内端分别与提升板(5)的左端前侧和后侧以及右端的前侧和后侧连接。

3.如权利要求2所述的检测切削液用泡沫测定仪,其特征在于,还包括四组放置板(19)和四组固定轴承(20),所述四组放置板(19)的顶端分别设置有四组固定槽,所述四组固定轴承(20)分别与四组固定槽固定卡装,所述四组固定轴承(20)分别与四组伸缩杆(16)的底端固定套装。

4.如权利要求3所述的检测切削液用泡沫测定仪,其特征在于,还包括辅助轴承(21),所述防护箱(4)的伸入孔的左端连通设置有辅助槽,所述辅助轴承(21)与辅助槽固定卡装,所述辅助轴承(21)与转轴(6)固定套装。

5.如权利要求4所述的检测切削液用泡沫测定仪,其特征在于,还包括转动把手(22),所述转动把手(22)的右端顶部区域与转轴(6)的左端连接。

6.如权利要求5所述的检测切削液用泡沫测定仪,其特征在于,还包括四组调节把手(23),所述四组调节把手(23)的内端分别与四组伸缩杆(16)的外端底部区域连接。

7.如权利要求6所述的检测切削液用泡沫测定仪,其特征在于,还包括提手(24),所述提手(24)的底端左侧和右侧分别设置有两组提动杆,所述四组提动杆的底端均与盖板(14)的顶端连接。

8.如权利要求7所述的检测切削液用泡沫测定仪,其特征在于,还包括两组稳固轴承(25),所述两组稳固轴承(25)分别与两组插入孔固定卡装,所述两组稳固轴承(25)分别与两组提升螺纹杆(11)固定套装。
