专利号: 201920229171X
申请人: 涿州市友创源环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

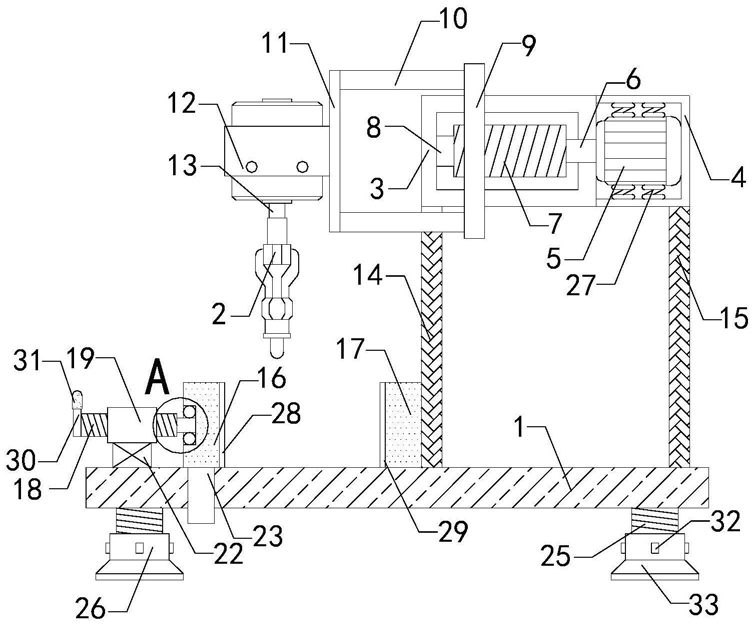

1.一种精确型切削液浓度计,包括固定板(1)和检测元件(2);其特征在于,还包括固定管(3)、固定箱(4)、交流电机(5)、转动轴(6)、第一螺纹杆(7)和旋转轴(8),固定箱(4)内部设置有固定腔,并在固定腔左端连通设置有固定口,固定箱(4)左端与固定管(3)右端相连,交流电机(5)左端和右端分别与固定管(3)右端和固定箱(4)内右侧壁相连,交流电机(5)左部输出端与转动轴(6)右端相连,转动轴(6)左端穿过固定管(3)右端并且伸入固定管(3)内部与第一螺纹杆(7)右端相连,第一螺纹杆(7)左端与旋转轴(8)右端相连,旋转轴(8)左端与固定管(3)内左侧壁可转动连接,固定管(3)左端外侧壁上可移动设置有移动管(9),固定管(3)前端和后端均横向连通设置有限位孔,移动管(9)内前侧壁和内后侧壁均设置有限位块,两组限位块内端均设置有调节螺纹,两组限位块内端分别穿过两组限位孔外侧左端并且均伸入固定管(3)内部分别与第一螺纹杆(7)前侧左端和后侧左端螺装连接,还包括四组连接杆(10)、连接板(11)、液压缸(12)和伸缩杆(13),四组连接杆(10)右端分别与移动管(9)左端前上方、左端后上方、左端前下方和左端后下方相连,四组连接杆(10)左端分别与连接板(11)右端前上方、右端后上方、右端前下方和右端后下方相连,液压缸(12)右端与连接板(11)左端相连,液压缸(12)底部输出端与伸缩杆(13)顶端相连,伸缩杆(13)底端与检测元件(2)顶端相连,固定管(3)底端左前侧和底端左后侧均设置有左支撑板(14),固定箱(4)底端右前侧和底端右后侧均设置有右支撑板(15),两组左支撑板(14)底端和两组右支撑板(15)底端均与固定板(1)顶端右侧相连;还包括左卡板(16)、右卡板(17)、第二螺纹杆(18)、第一螺纹管(19)、连接轴(20)、滚珠轴承(21)和限位片,第一螺纹管(19)底端设置有支撑块(22),支撑块(22)底端与固定板(1)顶端左侧相连,第一螺纹管(19)左端和右端均连通设置有通口,第二螺纹杆(18)右端螺装穿过第一螺纹管(19)左端并且螺装穿出第一螺纹管(19)右端与连接轴(20)左端相连,左卡板(16)左端中间部位内部设置有放置腔,滚珠轴承(21)和限位片均放置在放置腔内部,连接轴(20)右端可转动穿过左卡板(16)左端中间部位并且伸入滚珠轴承(21)内部与限位片相连,左卡板(16)底端与固定板(1)顶端左侧接触,右卡板(17)底端与固定板(1)顶端左侧相连,左卡板(16)底端前侧和底端后侧均设置有移动轴(23),固定板(1)左前侧和左后侧均横向连通设置有移动孔(24),两组移动轴(23)底端分别穿过两组移动孔(24)顶端并且分别穿过两组移动孔(24)底端。

2.如权利要求1所述的一种精确型切削液浓度计,其特征在于,还包括四组第三螺纹杆(25)和四组第二螺纹管(26),四组第三螺纹杆(25)顶端分别与固定板(1)底端左前侧、左后侧、右前侧和右后侧相连,四组第二螺纹管(26)顶端均连通设置有伸缩口,四组第三螺纹杆(25)底端分别穿过四组第二螺纹管(26)顶端并且分别螺装至四组第二螺纹管(26)顶端内部。

3.如权利要求2所述的一种精确型切削液浓度计,其特征在于,交流电机(5)顶端左侧、顶端右侧、底端左侧和底端右侧均设置有缓冲弹簧(27),四组缓冲弹簧(27)外端均与固定箱(4)内侧壁相连。

4.如权利要求3所述的一种精确型切削液浓度计,其特征在于,左卡板(16)右端和右卡板(17)左端分别设置有左胶垫(28)和右胶垫(29),左胶垫(28)底端与固定板(1)顶端左侧接触,右胶垫(29)底端与固定板(1)顶端左侧相连。

5.如权利要求4所述的一种精确型切削液浓度计,其特征在于,还包括转动杆(30),转动杆(30)右侧底端与第二螺纹杆(18)左端相连。

6.如权利要求5所述的一种精确型切削液浓度计,其特征在于,转动杆(30)顶端外侧壁上设置有把套(31)。

7.如权利要求6所述的一种精确型切削液浓度计,其特征在于,四组第二螺纹管(26)左端、右端、前端和后端均设置有凸块(32)。

8.如权利要求7所述的一种精确型切削液浓度计,其特征在于,还包括四组稳固垫(33),四组稳固垫(33)顶端分别与四组第二螺纹管(26)底端相连。
