专利号: 2019202327548
申请人: 泰州学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

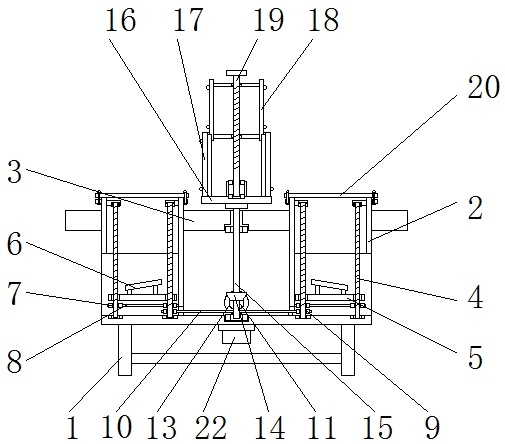

1.一种计算机控制多角度实验室信息管理展示平台,包括支架(1)、电机(13)、玻璃板(20)和气缸(22),其特征在于:所述支架(1)上固定有桌体(2),且桌体(2)的顶部连接有桌面(3),所述桌体(2)的内部贯穿设置有第一丝杆(4),且第一丝杆(4)的外侧连接有活动板(5),并且活动板(5)的上端面固定有支座(6),所述第一丝杆(4)的下端固定有第一传动盘(7)和第二传动盘(9),且第一传动盘(7)位于第二传动盘(9)的上方,并且第一传动盘(7)的外壁安装有第一链条(8),所述第二传动盘(9)的外侧安装有第二链条(10),且第二链条(10)的上端连接有第三传动盘(11),所述第三传动盘(11)的内侧连接有传动杆(12),且传动杆(12)的端部固定有电机(13),所述传动杆(12)上的齿轮(14)与支撑杆(15)上的齿轮(14)相互连接,且支撑杆(15)的顶部固定有转盘(16),所述转盘(16)顶部安装有固定框架(17),且固定框架(17)的内侧连接有第二丝杆(19),并且固定框架(17)通过第二丝杆(19)与活动框架(18)相互连接,所述玻璃板(20)安装于桌体(2)的顶部,且玻璃板(20)的边侧设置有铭牌(21),并且铭牌(21)与桌面(3)相互连接,所述气缸(22)固定于支架(1)的底部,且气缸(22)的上端连接有导轮(23),并且导轮(23)与第二链条(10)的底部相互贴合。

2.根据权利要求1所述的一种计算机控制多角度实验室信息管理展示平台,其特征在于:所述活动板(5)的内侧设计为螺纹状结构,且活动板(5)与第一丝杆(4)螺纹连接。

3.根据权利要求1所述的一种计算机控制多角度实验室信息管理展示平台,其特征在于:所述支座(6)在活动板(5)上等间距设置,且支座(6)与活动板(5)构成一体化结构。

4.根据权利要求1所述的一种计算机控制多角度实验室信息管理展示平台,其特征在于:所述第三传动盘(11)的外壁设计为锯齿状结构,且第三传动盘(11)与第二链条(10)啮合连接。

5.根据权利要求1所述的一种计算机控制多角度实验室信息管理展示平台,其特征在于:所述固定框架(17)与活动框架(18)卡合连接,且活动框架(18)与第二丝杆(19)螺纹连接。

6.根据权利要求1所述的一种计算机控制多角度实验室信息管理展示平台,其特征在于:所述导轮(23)关于气缸(22)的中心轴线对称设置,且导轮(23)与支架(1)构成相对升降结构。
