专利号: 2019202372789
申请人: 石家庄市金鑫肥业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

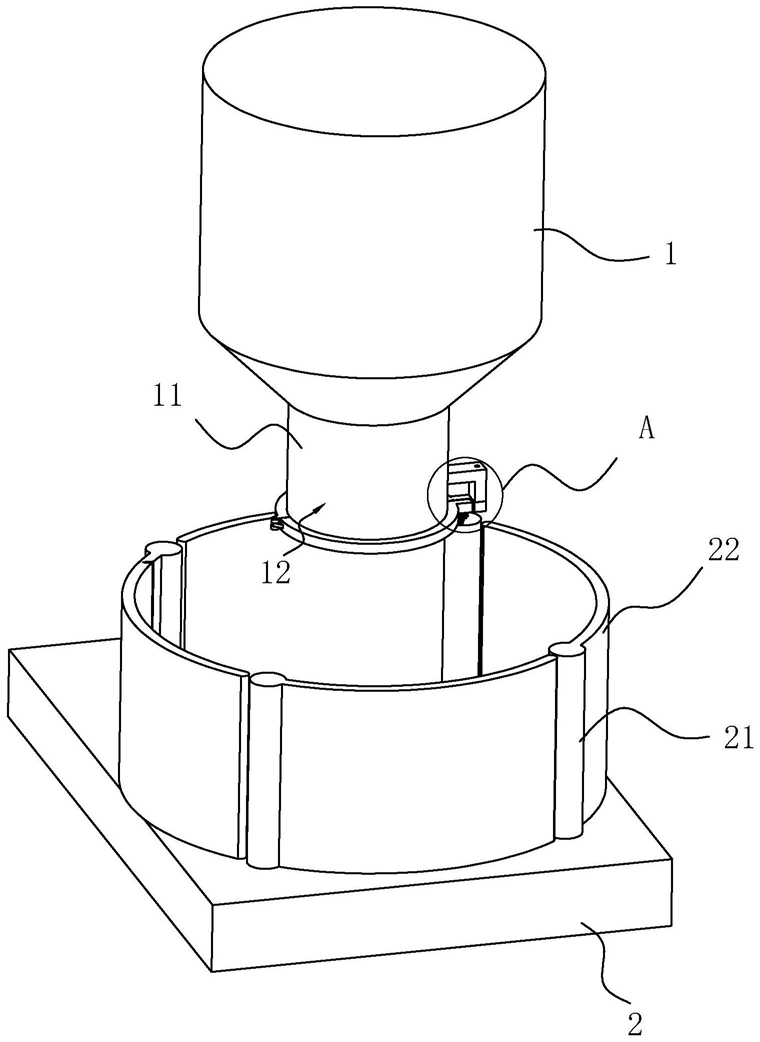

1.一种化肥制备下料装置,包括料斗(1),其特征在于:所述料斗(1)的底部固定连接有竖直设置的下料管(11),下料管(11)与料斗(1)内部连通,下料管(11)的侧壁上固定连接有呈倒置的L状的主杆(3),主杆(3)的底端铰接有转动轴线为唯一直线的连接杆(31),连接杆(31)的一端固定连接有半圆环状的主环(4),主环(4)的一端与连接杆(31)固定连接,另一端铰接有与主环(4)配合的半圆状的副环(41),副环(41)的一个端部与主环(4)铰接且转动轴线与水平面呈夹角设置,主环(4)与副环(41)的弯折区域内部的侧壁上均固设有弧形的橡胶条(6);主环(4)上的橡胶条(6)抵接在下料管(11)的外侧壁上时,连接杆(31)背向主环(4)的侧壁至沿下料管(11)的横截面的径向方向设置;副环(41)不与主环(4)连接的端部固定连接有支撑杆(42),支撑杆(42)与连接杆(31)上共同的固定连接有锁紧件(5),锁紧件(5)锁紧时,主环(4)与副环(41)上的橡胶条(6)均抵接在下料管(11)的外侧壁上,且此时副环(41)的端面抵接在连接杆(31)的侧壁上。

2.根据权利要求1所述的化肥制备下料装置,其特征在于:所述下料管(11)的外侧壁上固设有防锈漆层(12)。

3.根据权利要求2所述的化肥制备下料装置,其特征在于:所述锁紧件(5)包括搭扣。

4.根据权利要求3所述的化肥制备下料装置,其特征在于:所述主环(4)的内侧壁上固设有m个橡胶条(6),副环(41)的侧壁上固设有n个橡胶条(6),m=n,且主环(4)上的橡胶条(6)有且仅有一个副环(41)上的橡胶条(6)与其形成一个圆形轮廓。

5.根据权利要求4所述的化肥制备下料装置,其特征在于:所述连接杆(31)的转动轴线竖直设置,所述副环(41)的转动轴线竖直设置,所述主环(4)与所述副环(41)的水平高度相同,所述主杆(3)与连接杆(31)的铰接点位于连接杆(31)背向主环(4)的侧壁上,且连接杆(31)背向主环(4)的侧壁沿下料管(11)的横截面的径向设置。

6.根据权利要求5所述的化肥制备下料装置,其特征在于:所述下料管(11)的下方放置有承载台(2),所述承载台(2)的顶面上沿竖直方向插接有不少于三根限位杆(21),且限位杆(21)呈正多边形的尖角状均匀分布。

7.根据权利要求6所述的化肥制备下料装置,其特征在于:限位杆(21)有四根,且每根限位杆(21)的侧壁上均固定连接有弧形的横板(22),横板(22)的一侧与一根限位杆(21)固定连接,与其连接有限位杆(21)的侧壁相对的另一侧抵接在相邻的另一根限位杆(21)上。
