专利号: 2019202616001
申请人: 天津瑞金华鼎科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

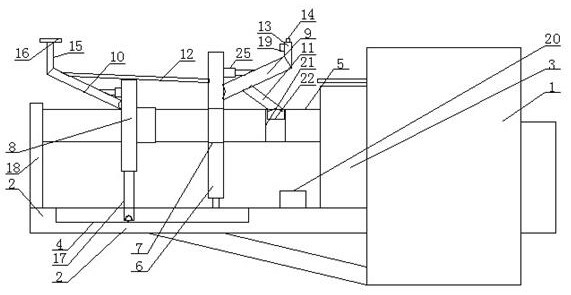

1.一种能够除去船舶附着海生物的机器人,其特征在于:包括爬壁机器人(1),爬壁机器人(1)的一侧固定安装横板(2),横板(2)顶面的一侧固定安装正反转的电动机(3),电动机(3)的顶面开设横向槽(4),电动机(3)的一侧设有横杆(5),横杆(5)的一端与电动机(3)的输出轴固定连接,横杆(5)的中部设有第一圆盘(6),第一圆盘(6)的顶面开设第一螺孔(7),横杆(5)的另一端穿过第一螺孔(7),横杆(5)的另一端带有外螺纹,横杆(5)的另一端与第一螺孔(7)通过螺纹配合连接,第一圆盘(6)的一侧设有第二圆盘(8),第二圆盘(8)的直径小于第一圆盘(6)的直径,第二圆盘(8)的一侧与横杆(5)的另一端通过轴承固定连接,第一圆盘(6)的另一侧铰接连接第一斜杆(9),第一斜杆(9)位于横杆(5)的上方,第二圆盘(8)另一侧的上方设有第二斜杆(10),第二斜杆(10)与第二圆盘(8)的底面铰接连接,横杆(5)的一端均开设截面为T型的第一环形槽(21),第一环形槽(21)内设有截面为T型的第一滑块(22),第一圆盘(6)的另一侧设有第一连杆(11),第一连杆(11)的一端与滑块(22)铰接连接,第一连杆(11)的另一端与第一斜杆(9)铰接连接,第一圆盘(6)的另一侧设有第二连杆(12),第二连杆(12)的一端与第一圆盘(6)的一侧铰接连接,第二连杆(12)的另一端与第二斜杆(10)的左端铰接连接,第一斜杆(9)的右端固定安装第一安装板(13),第一安装板(13)的顶面固定安装刮刀(14),第二斜杆(10)的左端固定安装第二安装板(15),第二安装板(15)的一侧固定安装钢丝毛刷(16),第一圆盘(6)的底面与第二圆盘(8)的底面均固定安装导向杆(17),导向杆(17)的下端位于横向槽(4)内并能沿横向槽移动,横板(2)顶面的另一侧固定安装竖板(18),横杆(5)的另一端与竖板(18)通过轴承固定连接,第一安装板(13)的一侧固定安装距离传感器(19),横板(2)顶面的一侧固定安装控制器(20),距离传感器(19)和电动机(3)均与控制器(20)电性连接。

2.根据权利要求1所述的一种能够除去船舶附着海生物的机器人,其特征在于:所述的第一圆盘(6)与第一斜杆(9)之间和第二圆盘(8)和第二斜杆(10)之间均设有伸缩杆(25),其中一根伸缩杆(25)的固定端与第一圆盘(6)的另一侧铰接连接,其中一根伸缩杆(25)的活动端与第一斜杆(9)铰接连接,另外一根伸缩杆(25)的固定端与第二圆盘(8)的另一侧铰接连接,另外一根伸缩杆(25)的活动端与第二斜杆(10)铰接连接。

3.根据权利要求1所述的一种能够除去船舶附着海生物的机器人,其特征在于:所述的导向杆(17)的下端开设球形槽,球形槽内设有圆球,圆球能在球槽内滚动,圆球能够与横向槽(4)的内壁相接触。

4.根据权利要求1所述的一种能够除去船舶附着海生物的机器人,其特征在于:所述的横板(2)与爬壁机器人(1)之间设有斜撑,斜撑的一侧与爬壁机器人(1)的一侧固定连接,斜撑的另一侧与横板(2)固定连接。

5.根据权利要求1所述的一种能够除去船舶附着海生物的机器人,其特征在于:所述的爬壁机器人(1)的另一侧固定安装配重块。

6.根据权利要求1所述的一种能够除去船舶附着海生物的机器人,其特征在于:所述的电动机(3)的上方设有挡板,挡板的一侧与爬壁机器人(1)的一侧固定连接,挡板能够遮挡住电动机(3)。
