专利号: 2019202744584
申请人: 义乌工商职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.吹风式晾衣机的风箱盒结构,包括风箱盒(3),所述的风箱盒(3)的下方设有两条互相平行的晾衣架(322),其特征是:所述的风箱盒(3)内设有两条彼此平行设置的风道(323),所述的风道(323)排列设有出风口(321),每条风道(323)连通有一个以上的吹风组件(7),所述的风箱盒(3)还设有连通所述的吹风组件(7)的进风口(74)。

2.根据权利要求1所述的吹风式晾衣机的风箱盒结构,其特征是:所述的晾衣架(322)平行于所述的风道(323)。

3.根据权利要求2所述的吹风式晾衣机的风箱盒结构,其特征是:所述的出风口(321)设于两条晾衣架(322)之间;所述的出风口(321)设于所述的风道(323)的下方;所述的进风口(74)设于所述的风箱盒(3)的下方。

4.根据权利要求3所述的吹风式晾衣机的风箱盒结构,其特征是:所述的吹风组件(7)包括连通进风口(74)和风道(323)的风罩(71),以及设于风罩(71)内的风扇(72)。

5.根据权利要求4所述的吹风式晾衣机的风箱盒结构,其特征是:所述的风罩(71)包括与所述的风道(323)弧形相切过度的弧形通道(711)。

6.根据权利要求5所述的吹风式晾衣机的风箱盒结构,其特征是:每条风道(323)连有一个吹风组件(7),且连于风道(323)的一端;所述的风箱盒(3)包括设有所述的风道(323)的侧边盒体(32),以及两个连接所述的侧边盒体(32)的主盒体(31),两个吹风组件(7)分设于这两个主盒体(31)内。

7.根据权利要求5所述的吹风式晾衣机的风箱盒结构,其特征是:每条风道(323)连有两个吹风组件(7),分别连于所述的风道(323)的两头,且位于同一风道(323)内的两个弧形通道(711)相对设置;所述的风箱盒(3)包括设有所述的风道(323)的侧边盒体(32),以及两个连接所述的侧边盒体(32)的主盒体(31),四个吹风组件(7)分设于这两个主盒体(31)内。

8.根据权利要求6所述的吹风式晾衣机的风箱盒结构,其特征是:每条风道(323)连有两个吹风组件(7),分别连于所述的风道(323)一头和所述的风道(323)的中段,同一条风道(323)内的两个弧形通道(711)为同向设置;所述的风箱盒(3)包括设有所述的风道(323)的侧边盒体(32),以及三个并联于所述的侧边盒体(32)的主盒体(31),吹风组件(7)分设于主盒体(31)内。

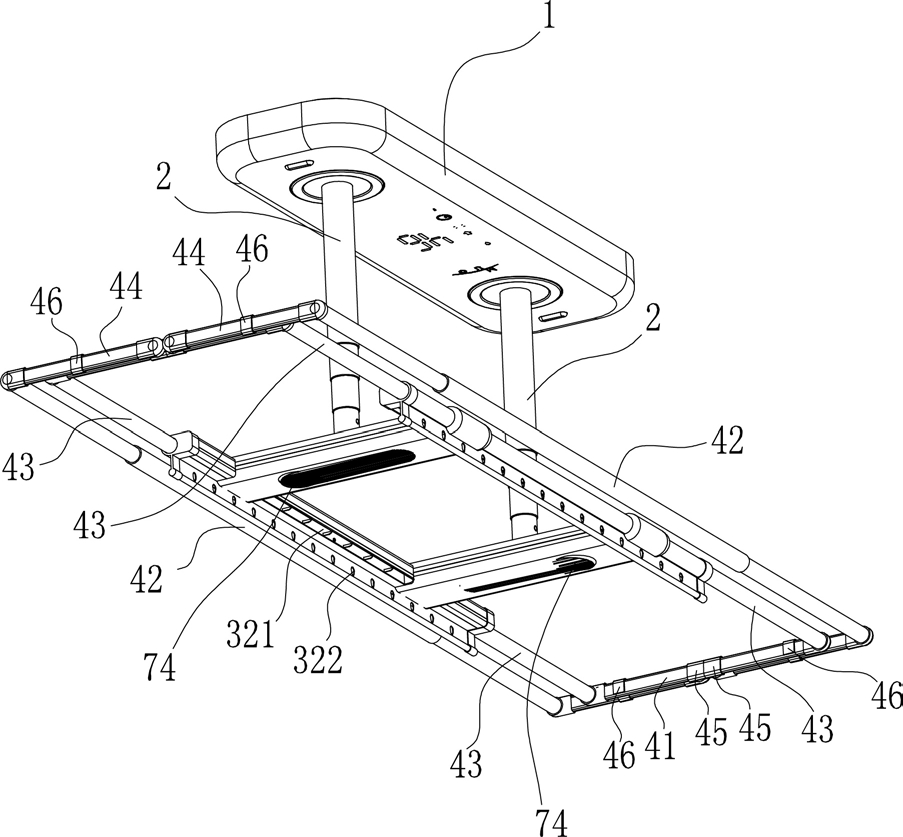

9.根据权利要求1至8任一权利要求所述的吹风式晾衣机的风箱盒结构,其特征是:所述的风箱盒(3)在水平方向的左右两侧分别设有互相平行的第一杆体(41),前后两侧分别设有互相平行的第二杆体(42);所述的第一杆体(41)的端部与所述的风箱盒(3)之间连有第三杆体(43),所述的第一杆体(41)滑动设有两个独立的滑动件(45);所述的第二杆体(42)的端部与相邻的所述的滑动件(45)之间连有第四杆体(44),相连的所述的第四杆体(44)与所述的滑动件(45)之间为转动连接结构;所述的第四杆体(44)和所述的第一杆体(41)之间设置有用于限制第四杆体(44)转动的限位件(46);所述的第二杆体(42)平行于所述的晾衣架(322)。
