专利号: 2019202839832
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

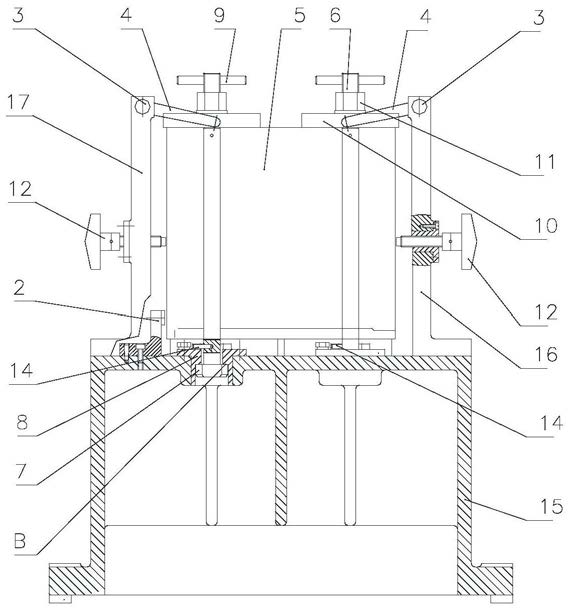

1.一种发动机缸体两侧面铣削的夹具,其特征在于:包括底座(15)、右支架(16)、左支架(17)、定位机构和夹紧机构;所述右支架(16)和左支架(17)固定于所述底座(15)的顶部,缸体(5)位于所述右支架(16)和左支架(17)之间;

所述定位机构包括定位块(2)和量测组件,所述定位块(2)抵在所述缸体(5)的端面,所述右支架(16)和左支架(17)上各设置一量测组件,所述量测组件包括向所述缸体(5)方向延伸的两片平行量板(4),且所述定位块(2)与所述缸体(5)的左端或者右端接触;

所述夹紧机构包括两个压杆组件,每个所述压杆组件穿过缸体(5)的缸筒与所述底座(15)连接,压杆组件的上部设置有用于竖直压紧所述缸体(5)的压紧结构。

2.根据权利要求1所述的发动机缸体两侧面铣削的夹具,其特征在于:所述量测组件还包括转轴(3),两片所述量板(4)均与所述转轴(3)垂直固定,所述右支架(16)和左支架(17)各通过所述转轴(3)与所述量测组件转动连接。

3.根据权利要求1所述的发动机缸体两侧面铣削的夹具,其特征在于:所述压杆组件包括螺杆(6),所述压紧结构包括压板(10)和锁紧螺母(11),所述螺杆(6)穿过缸体(5)的缸筒与所述底座(15)连接,所述压板(10)和锁紧螺母(11)依次套设在所述螺杆(6)的上部,并通过所述锁紧螺母(11)压紧所述缸体(5)。

4.根据权利要求3所述的发动机缸体两侧面铣削的夹具,其特征在于:所述螺杆(6)的底部设有削边螺栓头(7),所述底座(15)的顶部设有座套(8),所述座套(8)中心具有适于所述削边螺栓头(7)插入的阶梯孔,所述阶梯孔包括上部长条形孔(8-1)和下部圆形孔(8-2),所述削边螺栓头(7)穿过所述上部长条形孔(8-1)进入所述下部圆形孔(8-2),经旋转钩在所述座套(8)的底部台阶B面上。

5.根据权利要求4所述的发动机缸体两侧面铣削的夹具,其特征在于:位于所述削边螺栓头(7)上方的所述螺杆(6)上还设有挡销(14),所述挡销(14)的伸出方向与所述削边螺栓头(7)的削边垂直,当所述削边螺栓头(7)位于所述座套(8)的底部台阶B面下方时,所述挡销(14)抵靠在所述座套(8)的上表面C上。

6.根据权利要求3所述的发动机缸体两侧面铣削的夹具,其特征在于:所述压板(10)的横截面为U形结构,所述压板(10)的U形开口端侧向穿入所述螺杆(6)中。

7.根据权利要求5所述的发动机缸体两侧面铣削的夹具,其特征在于:所述座套(8)的顶部设有挡块(18),所述挡块(18)具有垂直所述长条形孔长边方向的端面D,当所述挡销(14)旋转90°时,所述挡销(14)恰好抵靠在所述挡块(18)的端面D上。

8.根据权利要求1所述的发动机缸体两侧面铣削的夹具,其特征在于:所述定位机构还包括置于所述底座(15)顶部的多个支撑条(1),所述支撑条(1)呈矩形阵列布置,所述缸体(5)置于所述支撑条(1)上。

9.根据权利要求1所述的发动机缸体两侧面铣削的夹具,其特征在于:所述夹紧机构还包括锁紧手柄(12),所述右支架(16)和左支架(17)上各设置一锁紧手柄(12),两个所述锁紧手柄(12)从两端压紧所述缸体(5)。
