专利号: 2019202941031
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种拖拉机变速箱拨叉叉口铣床夹具,其特征在于,包括:

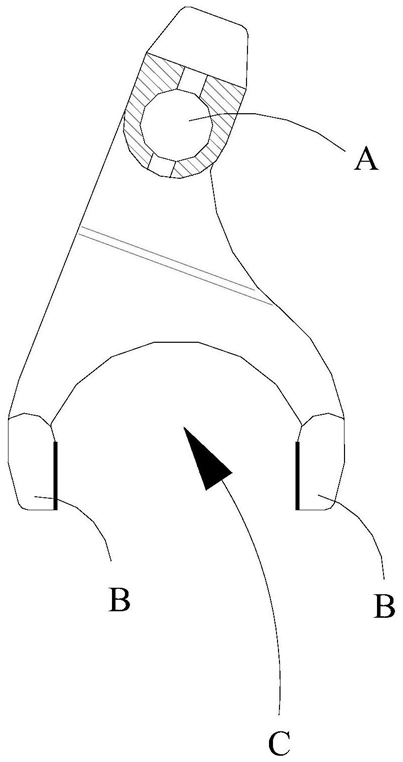

定位芯轴,所述定位芯轴适于穿过拨叉的内孔部以对拨叉的内孔部限位;

叉头夹紧单元,所述叉头夹紧单元包括适于分别对拨叉的左叉头和右叉头进行限位夹紧的左限位夹紧组件和右限位夹紧组件;在所述左限位夹紧组件和右限位夹紧组件形成有对应拨叉的叉口部的凹陷区。

2.根据权利要求1所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,所述定位芯轴以及左限位夹紧组件和右限位夹紧组件均设于一支承架上;以及所述支承架的前后两侧端面分别设有一个定位芯轴;所述左限位夹紧组件和右限位夹紧组件均位于所述支承架的顶端部;

所述左限位夹紧组件和右限位夹紧组件位于所述定位芯轴的上方;且

所述定位芯轴位于左限位夹紧组件与右限位夹紧组件形成的中间区域内。

3.根据权利要求2所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,所述左限位夹紧组件与右限位夹紧组件对称设置。

4.根据权利要求3所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,所述左限位夹紧组件和右限位夹紧组件均包括固设于所述支承架顶端部的固定座、贯穿所述固定座的球头螺栓、套设在所述球头螺栓上且分别位于所述固定座两侧的第一压板和第二压板,以及在所述固定座分别朝向第一压板和第二压板的侧端面分别设有的第一支承板和第二支承板;在所述第一支承板与第一压板之间,以及在第二支承板与第二压板之间分布形成适于限位拨叉的叉头的限位区;

所述第一支承板和第二支承板相对于所述固定座对称设置;以及所述第一支承板和第二支承板位于所述固定座近凹陷区的部分上;以及所述球头螺栓一端的球头固定端伸出在第二压板背离固定座的外侧;且在所述球头螺栓伸出在第一压板背离固定座外侧的部分套设有一球面带肩螺母。

5.根据权利要求4所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,在所述球头螺栓外套设有一弹簧;所述弹簧贯穿所述固定座,所述弹簧轴向的两个端部分别抵顶在球头螺栓的球头固定端与球面带肩螺母之间。

6.根据权利要求5所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,在所述弹簧的端部与球面带肩螺母之间设有一平垫圈。

7.根据权利要求4所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,在所述第一压板与固定座之间远离所述凹陷区的部分设有第一调节支承柱;在所述第二压板与固定座之间远离所述凹陷区的部分设有第二调节支承柱。

8.根据权利要求7所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,所述第一调节支承柱的一端与所述固定座螺纹相连,以及该第一调节支承柱的另一端适于抵接所述第一压板;在所述第一压板朝向第一调节支承柱的端面设有第一限位凹槽;

所述第二调节支承柱的一端与所述固定座螺纹相连,以及该第二调节支承柱的另一端适于抵接所述第二压板;在所述第二压板朝向第二调节支承柱的端面设有第二限位凹槽。

9.根据权利要求7所述的拖拉机变速箱拨叉叉口铣床夹具,其特征在于,所述拖拉机变速箱拨叉叉口铣床夹具还包括适于装载于所述凹陷区中的定位件;

所述定位件包括适于卡嵌在所述凹陷区中的本体,以及与所述本体一体相连的且伸出在所述凹陷区外的适于卡钳在拨叉的叉口处的翅翼部;

所述翅翼部适于朝向拨叉的一对叉头的端面为圆弧面;以及

在拨叉的叉头置于所述限位区中时,拨叉的一对叉头分别抵接在翅翼部的两侧端。
