专利号: 2019203053920
申请人: 苏州皇冠涂料科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

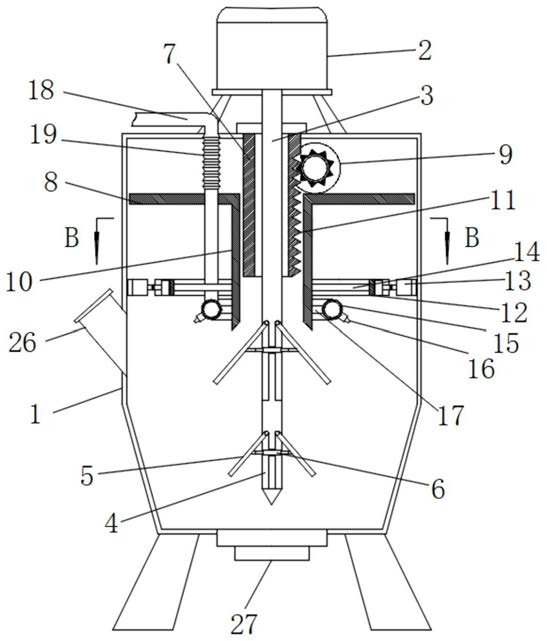

1.一种便于清理的化工搅拌罐,包括罐体(1),所述罐体(1)的底部设有出料口(27)、罐体(1)的侧壁设有加料口(26),罐体(1)的顶部通过固定支架安装有第一电机(2),所述第一电机(2)的动力输出轴连接有转轴(3)、转轴(3)穿过罐体(1)的上端面延伸至罐体(1)的内腔,其特征在于,所述罐体(1)上端面的中轴处固定安装有第一套筒(7)、第一套筒(7)垂直于罐体(1)的顶部壳体并向罐体(1)内腔延伸,所述第一套筒(7)的侧壁开设有齿槽(11)、转轴(3)穿过第一套筒(7)向下延伸,所述转轴(3)的下侧对称设有多个开槽(4)、开槽(4)的顶部通过转轴转动安装有搅拌杆(5),两个对称设置的开槽(4)之间开设有通槽、通槽内固定安装有弹性伸缩杆(6),所述弹性伸缩杆(6)的两端分别与两侧搅拌杆(5)的中部转动连接,所述第一套筒(7)的外侧滑动安装有第二套筒(10)、第二套筒(10)的上端固定安装有隔板(8),所述隔板(8)中轴处开设有与第二套筒(10)连通的开孔、隔板(8)的上端面固定安装有第二电机(9),所述第二电机(9)与第一套筒(7)垂直设置、第二电机(9)的动力输出轴上安装有与齿槽(11)啮合的齿轮,所述第二套筒(10)的外壁连接有环形支架(12)和环形喷水管(15),所述支架(12)的内壁通过多个第一连接柱(14)与第二套筒(10)的外壁连接,支架(12)的外壁圆周安装有多个活动块(13)、支架(12)的外壁还开设有多个转动槽(23),所述活动块(13)连接有两个活动杆(20),一个活动杆(20)与活动块(13)的内侧壁连接、另一个活动杆(20)通过第二扭簧(22)转动安装在转动槽(23)内,两个所述活动杆(20)通过第一扭簧(21)转动连接,多个所述活动块(13)的外侧套设有绵圈(25),所述喷水管(15)的内侧壁通过多个第二连接柱(17)与第二套筒(10)的外壁连接、喷水管(15)的底部圆周安装有多个喷嘴(16),喷水管(15)的上端竖直连接有水管(18),所述水管(18)与喷水管(15)连通、水管(18)向上延伸并依次穿过隔板(8)和罐体(1)的顶部壳体。

2.根据权利要求1所述的一种便于清理的化工搅拌罐,其特征在于,所述支架(12)位于隔板(8)下方、喷水管(15)位于支架(12)下方。

3.根据权利要求1所述的一种便于清理的化工搅拌罐,其特征在于,所述转动槽(23)的开口处设有胶垫(24)。

4.根据权利要求1所述的一种便于清理的化工搅拌罐,其特征在于,所述喷嘴(16)向外侧倾斜设置。

5.根据权利要求1所述的一种便于清理的化工搅拌罐,其特征在于,所述绵圈(25)为弹性海绵圈、绵圈(25)与活动块(13)的外侧壁通过强力胶水粘接。

6.根据权利要求1所述的一种便于清理的化工搅拌罐,其特征在于,所述水管(18)位于罐体(1)外侧的部分向一侧弯曲、水管(18)位于罐体(1)顶部壳体与隔板(8)之间的部分为波纹管(19)。
