专利号: 2019203214369
申请人: 山东龙昶智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

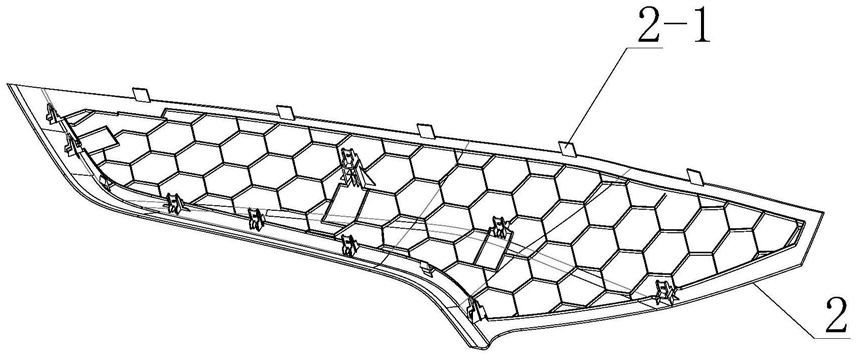

1.一种汽车内饰面板的自动切料装置,其特征在于:包括用以固定注塑件并进行清除工作的工作台、位移机构、用以对注塑件进行压紧的压紧机构和用以清除注塑凸块的清除机构,所述工作台上设置与注塑件外形匹配的仿形凹槽,所述仿形凹槽还设置向外延伸的退让槽,所述位移机构包括安装在工作台上表面的总位移气缸和与工作台滑动安装的位移板,所述位移板与总位移气缸的气缸杆端部固定连接,所述位移板底部安装滑块,所述工作台上表面安装与滑块滑动配合的滑轨,所述压紧机构包括至少一组安装在工作台上的压紧组件,所述清除机构包括用以提供清除动力的清除气缸和用以实现清除动作的L型切削杆,所述清除气缸安装在位移板上,所述清除气缸的动作端安装L型切削杆,所述L型切削杆的端部设置用以清除注塑凸块的切削刃,所述切削刃的底部设置为弧面,所述切削刃的底部与注塑凸块的根部平齐,所述清除气缸驱动L型切削杆的切削刃沿注塑凸块的根部进行切除操作,所述退让槽用以防止注塑件安装时与L型切削杆发生干涉。

2.根据权利要求1所述的一种汽车内饰面板的自动切料装置,其特征在于:所述清除气缸设置为双作用气缸或夹紧气缸,双作用气缸的气缸杆端部固定安装L型切削杆,夹紧气缸的夹爪上固定安装L型切削杆。

3.根据权利要求1所述的一种汽车内饰面板的自动切料装置,其特征在于:所述压紧组件采用气动夹钳,所述气动夹钳的动作端安装压紧杆,所述气动夹钳驱动压紧杆对注塑件进行压紧和松开动作。

4.根据权利要求3所述的一种汽车内饰面板的自动切料装置,其特征在于:压紧杆与注塑件接触的一端安装橡胶块。

5.根据权利要求1所述的一种汽车内饰面板的自动切料装置,其特征在于:所述压紧组件为两组,两组压紧组件分别安装在注塑件的两端。

6.根据权利要求1所述的一种汽车内饰面板的自动切料装置,其特征在于:所述总位移气缸设置导向机构,所述导向机构包括导向杆和直线滑轨,所述导向杆的轴线与总位移气缸的气缸轴的运动方向平行,所述导向杆的一端固定在位移板上,另一端穿过总位移气缸端部固定安装的导向板,所述导向杆和导向板之间安装直线滑轨。

7.根据权利要求2所述的一种汽车内饰面板的自动切料装置,其特征在于:所述双作用气缸设置导向机构,所述导向机构包括导向杆和直线滑轨,所述导向杆的轴线与双作用气缸的气缸轴的运动方向平行,所述导向杆的一端固定在L型切削杆上,另一端穿过双作用气缸端部固定安装的导向板,所述导向杆和导向板之间安装直线滑轨。
