专利号: 2019203343783
申请人: 义乌工商职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

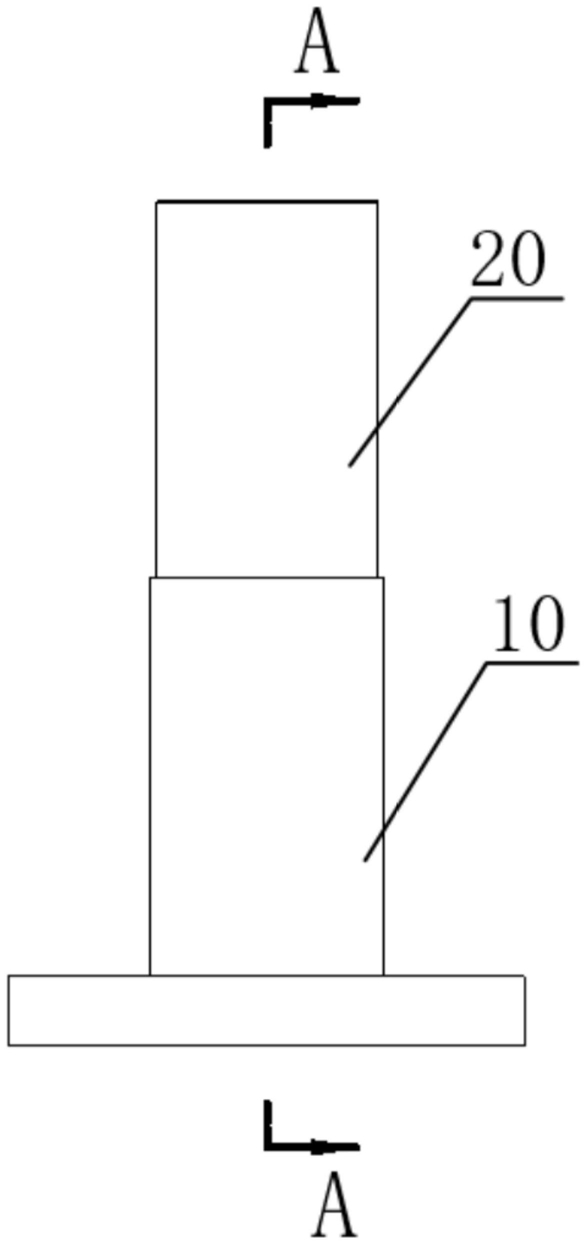

1.一种可防脱落的螺母螺栓保护装置,其特征在于,所述可防脱落的螺母螺栓保护装置包括下套管(10)和上套管(20),所述下套管(10)和所述上套管(20)同轴心且相互之间滑动连接,所述下套管(10)的一端卡扣在所述螺母(40)上,另一端为开口并朝向所述上套管(20);所述上套管(20)的一端闭合,另一端为开口,且开口朝向所述下套管(10);

所述上套管(20)内设置有多个沿所述其轴线方向布置的导轨(21),所述下套管(10)内设置有与多个所述导轨(21)相适配的多个滑动槽(11),以使得所述上套管(20)能够在所述导轨(21)的长度范围内朝向所述下套管(10)运动;

所述可防脱落的螺母螺栓保护装置还包括用于限制所述上套管(20)在受拉时向拉力方向进一步运动的棘轮机构。

2.根据权利要求1所述的可防脱落的螺母螺栓保护装置,其特征在于,所述棘轮机构包括设置在所述滑动槽(11)一侧侧壁上的棘齿条(12)和设置在所述导轨(21)上的棘爪(22)。

3.根据权利要求2所述的可防脱落的螺母螺栓保护装置,其特征在于,所述棘齿条(12)和所述棘爪(22)相对设置。

4.根据权利要求1-3中任意一项所述的可防脱落的螺母螺栓保护装置,其特征在于,所述导轨(21)的一端延伸至所述上套管(20)的下边缘,另一端延伸至与所述上套管(20)的上边缘基本齐平;所述滑动槽(11)的长度方向与所述下套管(10)的长度方向一致。

5.根据权利要求4所述的可防脱落的螺母螺栓保护装置,其特征在于,所述导轨(21)的数量和所述滑动槽(11)的数量相等,多个所述导轨(21)以所述上套管(20)的轴线为对称轴旋转对称,多个所述滑动槽(11)以所述下套管(10)的轴线为对称轴旋转对称。

6.根据权利要求5所述的可防脱落的螺母螺栓保护装置,其特征在于,各个所述导轨(21)到所述上套管(20)的轴线的垂直距离为M;所述下套管(10)的内壁到所述下套管(10)的轴线的垂直距离为N;

其中,M与N相等。
