专利号: 2019203345740
申请人: 义乌工商职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

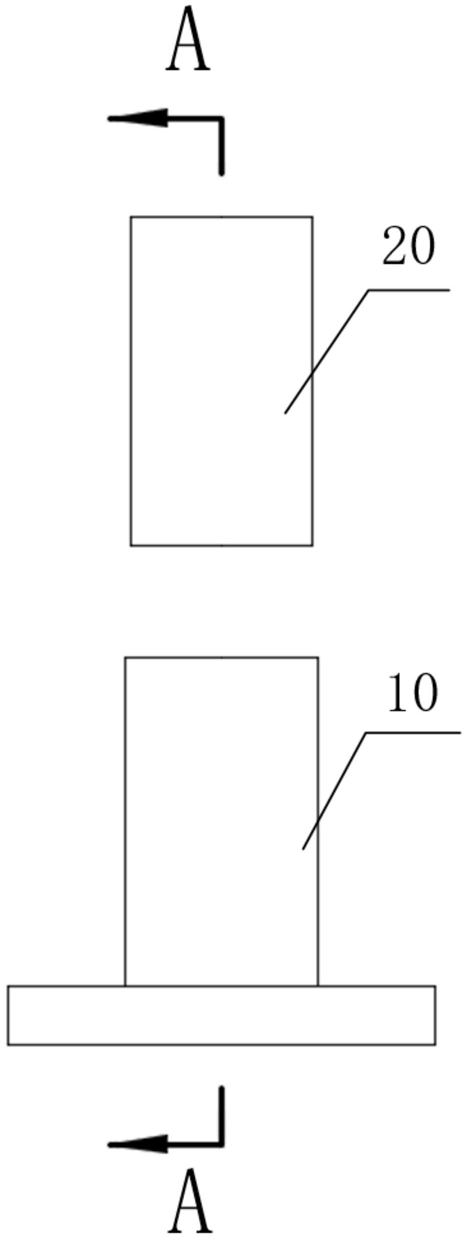

1.一种长度可变的螺母螺栓保护装置,其特征在于,所述螺母螺栓保护装置包括用于保护螺母(40)和螺栓(30)的第一套管(10)和第二套管(20),所述第一套管(10)的一端卡扣在所述螺母(40)上,所述第二套管(20)的其中一端闭合,所述第一套管(10)与所述第二套管(20)同轴心;

所述第一套管(10)内设置有多个滑动导条(11),所述第二套管(20)内设置有与多个所述滑动导条(11)相适配的多个滑动槽(21),以使得所述第一套管(10)和所述第二套管(20)能够在所述滑动导条(11)的长度范围内相对运动。

2.根据权利要求1所述的长度可变的螺母螺栓保护装置,其特征在于,所述滑动导条(11)的长度方向与所述第一套管(10)的长度方向一致,其一端延伸至所述第一套管(10)的下部并与所述第一套管(10)的内壁固定连接,另一端延伸至与所述第一套管(10)的上边缘基本齐平,所述滑动导条(11)与所述第一套管(10)的内壁之间设有能够容纳所述第二套管(20)厚度的间隙;

所述滑动槽(21)的长度方向与所述第二套管(20)的长度方向一致,所述滑动槽(21)从所述第二套管(20)的下边缘延伸至所述第二套管(20)的上端面。

3.根据权利要求2所述的长度可变的螺母螺栓保护装置,其特征在于,所述滑动导条(11)的数量和所述滑动槽(21)的数量相等,多个所述滑动导条(11)以所述第一套管(10)的轴线为对称轴旋转对称,多个所述滑动槽(21)以所述第二套管(20)的轴线为对称轴旋转对称。

4.根据权利要求3所述的长度可变的螺母螺栓保护装置,其特征在于,所述第二套管(20)的内壁因所述滑动槽(21)而形成多个相同的条状凸起(22),多个相同的所述条状凸起(22)以所述第二套管(20)的轴线为对称轴旋转对称;各个所述条状凸起(22)到所述第二套管(20)的轴线的垂直距离为M,各个所述滑动导条(11)到所述第一套管(10)的轴线的垂直距离为N;

其中,M与N相等。

5.根据权利要求1所述的长度可变的螺母螺栓保护装置,其特征在于,在所述第二套管(20)闭合的一端上设置有通气孔(23)。
