1.一种电动汽车动力电池被动均衡实验系统,其特征在于:包括电子控制器(1)和实验电池组(10);所述电子控制器(1)与实验电池组(10)控制连接;所述实验电池组(10)包括若干相互串联的电池模组(20);所述电池模组(20)包括若干相互并联的单体电池(201)。
2.根据权利要求1所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:还包括充电电池(2)和电源开关(3);所述充电电池(2)、电源开关(3)与实验电池组(10)串联设置;所述电池模组(20)还包括相互串联的放电电阻和电子开关。

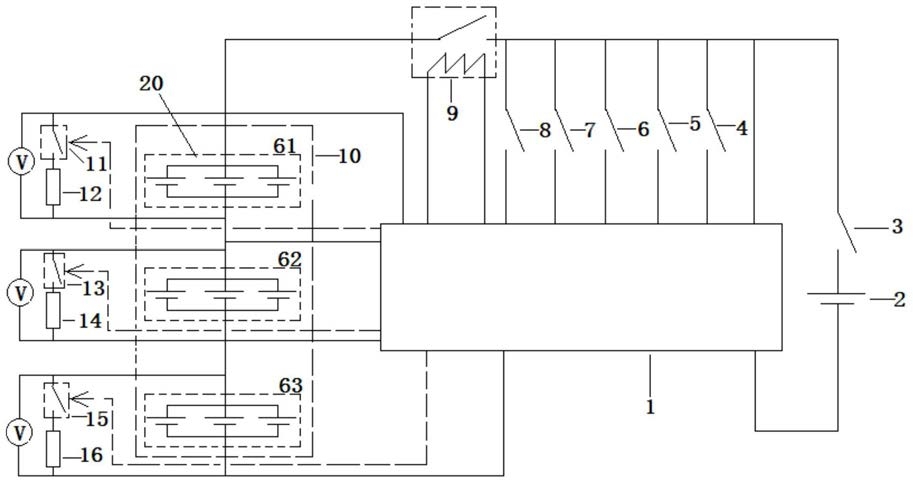

3.根据权利要求2所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述电池模组(20)包括第一模组(61)、第二模组(62)和第三模组(63);所述电子控制器(1)上电性连接设置有充电开关(4)、第一模组放电开关(5)、第二模组放电开关(6)、第三模组放电开关(7)、均衡开关(8);若干所述电池模组(20)的串联电路上还设置有常开继电器(9);所述第一模组(61)上并联设置有第一模组电子开关(11)、第一模组放电电阻(12);所述第二模组(62)上并联设置有第二模组电子开关(13)、第二模组放电电阻(14);所述第三模组(63)上并联设置有第三模组电子开关(15)、第三模组放电电阻(16)。
4.根据权利要求1所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述实验电池组(10)包括电池包防护装置(21);所述电池包防护装置(21)包括相互电性连接的第一接线板(22)和第二接线板(23);若干所述单体电池(201)夹持设置在第一接线板(22)、第二接线板(23)之间;所述第一接线板(22)背向单体电池(201)的一侧贴合设置有第一导热板(24);所述第二接线板(23)背向单体电池(201)的一侧贴合设置有第二导热板(25);所述第一导热板(24)沿自身长度方向的两端安装有第一面板(26)和第二面板(27);所述第一面板(26)上嵌设有第三接线板(261);所述第三接线板(261)面向单体电池(201)的一侧与第一接线板(22)、第二接线板(23)电性连接;所述第三接线板(261)背向单体电池(201)的一侧设置有接线孔。
5.根据权利要求4所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述第一导热板(24)背向第一接线板(22)的一侧安装有通风板(28);所述通风板(28)内部沿第一导热板(24)的长度方向设置有流通孔(281);所述流通孔(281)靠近第一面板(26)的一端上对应设置有排风扇(289);所述第一面板(26)上设置有第一通风口(269);所述第一通风口(269)与排风扇(289)位置对应;所述第二面板(27)靠近第二接线板(23)的一侧上设置有第二通风口(271);所述第一导热板(24)、第二导热板(25)之间连接安装有第一防护板(29)和第二防护板(30);所述第一防护板(29)沿第一导热板(24)的长度方向的两端分别与第一面板(26)和第二面板(27) 连接;所述第二防护板(30)沿第一导热板(24)的长度方向的两端分别与第一面板(26)和第二面板(27)连接;第一防护板(29)、第二防护板(30)的其中一侧与第一导热板(24)铰接相连。
6.根据权利要求5所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述通风板(28)内的流通孔(281)相互间隔设置有多个,具体包括第一流通孔(282)和第二流通孔(283);所述排风扇(289)的进风口与第一流通孔(282)对应配合;若干所述第二流通孔(283)分布在第一流通孔(282)的周围;所述第二流通孔(283)与第一流通孔(282)连通设置。
7.根据权利要求5所述的一种电动汽车动力电池被动均衡实验系统,其特征在于:所述第二面板(27)上的第二通风口(271)处设置有进气装置(31);所述进气装置(31)底部设置有风孔;所述进气装置(31)内设置有气体通道;所述风孔通过气体通道与第二通风口(271)连通;所述进气装置(31)侧面嵌设有滤板(312);所述滤板(312)对应设置在气体通道的路径上;所述进气装置(31)顶部设置有储物槽;所述储物槽顶部铰接设置有翻盖(314)。
