专利号: 2019203488956
申请人: 南通双羊生态农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

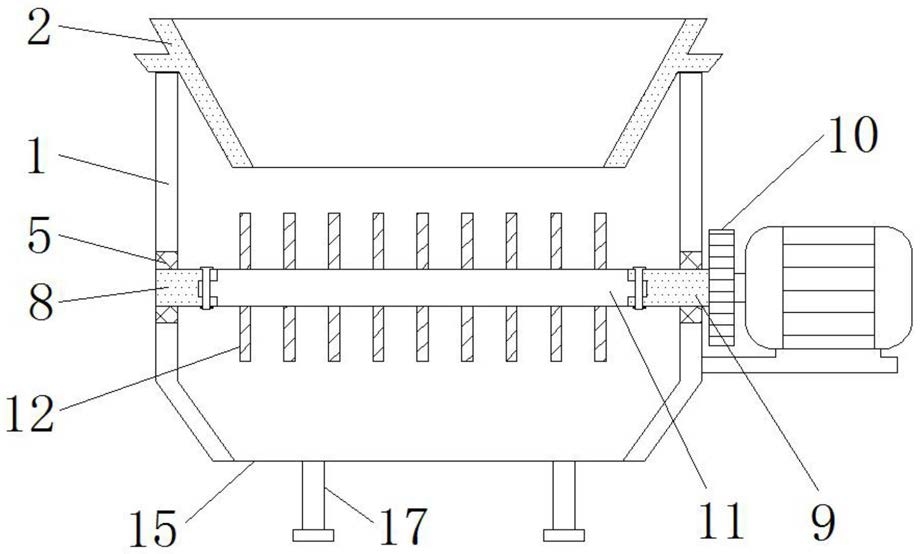

1.一种芦笋粉碎装置,包括粉碎箱(1)和出料口(15),其特征在于:所述粉碎箱(1)的上端卡合安装有入料斗(2),且入料斗(2)的上端贯穿安装有承载板(3),所述承载板(3)的上端贯穿有调节杆(4),且调节杆(4)的内端通过轴承(5)与入料斗(2)的上端转动连接,所述承载板(3)的下方设置有支撑架(6),且支撑架(6)的顶端转动安装有支撑辊(7),并且支撑架(6)的底端与入料斗(2)的内侧壁通过焊接的方式固定连接,所述粉碎箱(1)的左侧壁安装有第一固定块(8),且粉碎箱(1)的右侧壁安装有第二固定块(9),所述第一固定块(8)和第二固定块(9)均通过轴承(5)与粉碎箱(1)相连接,且第二固定块(9)的外端焊接固定有传动盘(10),所述第一固定块(8)和第二固定块(9)之间设置有粉碎杆(11),且粉碎杆(11)的左右两端均一体化设置有连接块(16),所述粉碎杆(11)左右两端的连接块(16)分别与第一固定块(8)和第二固定块(9)卡合连接,且粉碎杆(11)两端的连接块(16)均通过固定杆(13)与第一固定块(8)和第二固定块(9)固定连接,并且固定杆(13)的下端螺纹连接有螺母(14),所述粉碎杆(11)的外部焊接有粉碎刀片(12),所述出料口(15)开设在粉碎箱(1)的底端中部,且粉碎箱(1)的前后两侧均焊接有支撑腿(17)。

2.根据权利要求1所述的一种芦笋粉碎装置,其特征在于:所述承载板(3)的竖直截面呈“L”型结构,且承载板(3)在入料斗(2)内为倾斜设置,并且承载板(3)的下表面与支撑辊(7)的顶端相贴合。

3.根据权利要求1所述的一种芦笋粉碎装置,其特征在于:所述调节杆(4)与承载板(3)的连接方式为螺纹连接,且承载板(3)与调节杆(4)平行设置。

4.根据权利要求1所述的一种芦笋粉碎装置,其特征在于:所述传动盘(10)位于粉碎箱(1)的外侧,且传动盘(10)关于粉碎箱(1)的中心对称设置,并且传动盘(10)单体之间的连接方式为啮合连接。

5.根据权利要求1所述的一种芦笋粉碎装置,其特征在于:所述粉碎杆(11)通过连接块(16)与第一固定块(8)和第二固定块(9)均构成拆卸结构,且粉碎杆(11)的外表面等间距分布有粉碎刀片(12),并且粉碎刀片(12)的外边缘等角度分布有凸出结构。

6.根据权利要求1所述的一种芦笋粉碎装置,其特征在于:所述粉碎杆(11)关于粉碎箱(1)的中心前后对称设置有2个,且2个粉碎杆(11)上的粉碎刀片(12)交错设置,并且位于后侧的粉碎杆(11)的转动方向为顺时针。
