专利号: 2019203504304
申请人: 宁夏德信恒通集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

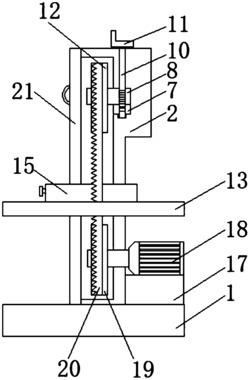

1.一种下料带锯床,包括底座(1),其特征在于:所述底座(1)的顶端设置有主体(2),所述主体(2)的一端设置有卡槽(3),所述卡槽(3)的内部设置有卡块(4),所述卡块(4)底端的一侧设置有两组导向轮(5),所述主体(2)内壁的一侧设置有滑槽(7),所述滑槽(7)的内部设置有滑块(8),所述滑块(8)的内部设置有通孔(9),所述通孔(9)的内部转动连接有螺旋杆(10),所述滑块(8)远离螺旋杆(10)的一侧设置有从动辊(12),所述主体(2)位于卡槽(3)的下方设置有工作台(13),所述工作台(13)的两侧设置有移动槽(14),所述移动槽(14)内设置有导向板(15),所述导向板(15)的一侧设置有固定螺母(16),所述主体(2)底端的一侧设置有安装板(17),所述安装板(17)的顶端设置旋转电机(18),所述旋转电机(18)的输出端设置有主动辊(19),且主动辊(19)位于主体(2)内部,所述主体(2)的另一侧设置有外盖(21)。

2.根据权利要求1所述的一种下料带锯床,其特征在于:所述螺旋杆(10)延伸至主体(2)的顶端设置有转轮(11)。

3.根据权利要求1所述的一种下料带锯床,其特征在于:所述主动辊(19)的外侧设置有锯条(20),且主动辊(19)通过锯条(20)与从动辊(12)转动连接。

4.根据权利要求1所述的一种下料带锯床,其特征在于:所述主体(2)远离卡槽(3)的一端设置有合页(22),且外盖(21)通过合页(22)与主体(2)活动连接。

5.根据权利要求1所述的一种下料带锯床,其特征在于:所述卡槽(3)通过螺母(6)对卡块(4)进行固定,所述工作台(13)内部设置有锯槽(23)。

6.根据权利要求1所述的一种下料带锯床,其特征在于:所述滑块(8)的大小与滑槽(7)相匹配,所述螺旋杆(10)的外侧与通孔(9)内壁均设置有螺纹。
