专利号: 2019203504785
申请人: 浙江农林大学暨阳学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

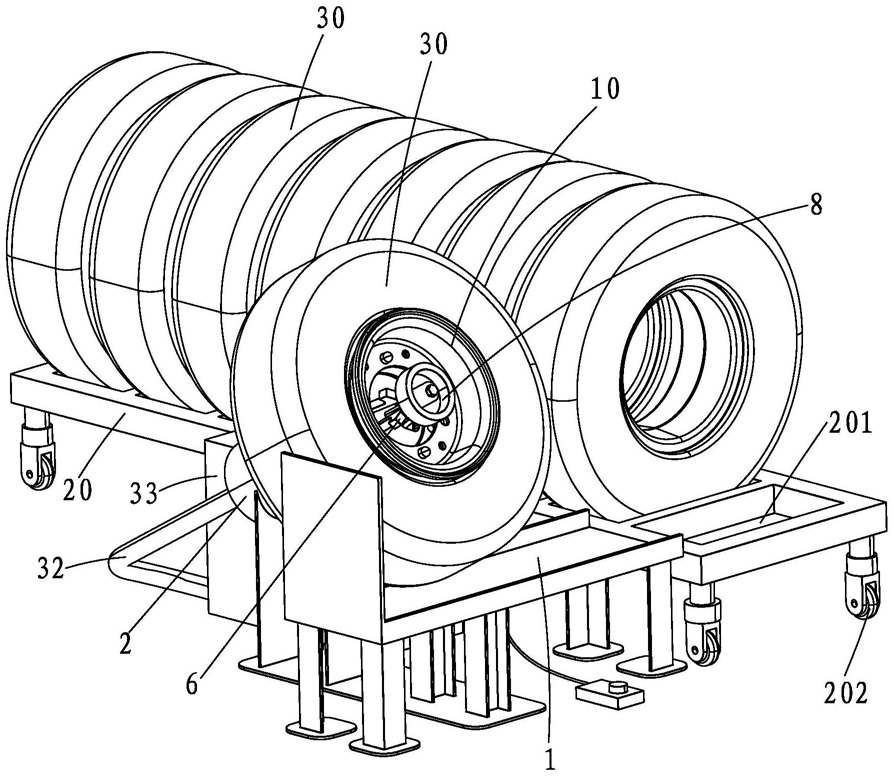

1.一种叉车轮胎轮毂安装工装,其特征在于:所述轮胎毂安装工装包括支撑固定组件和压紧组件,所述支撑固定组件包括工装台和液压缸滑动套筒,所述液压缸滑动套筒固定设置在工装台的一侧;所述压紧组件包括液压缸、工装盘、钩爪安装盘、复数钩爪、复数复位弹簧、钩爪张紧装置、螺纹轴,所述液压缸设置在所述液压缸滑动套筒内部,所述工装盘固定在所述液压缸滑动套筒的顶端,所述复数钩爪均与钩爪安装盘铰接,所述钩爪安装盘固定液压缸外侧,所述复数钩爪端部的凸爪部朝外;各所述复位弹簧的一端固定在液压缸外侧,另一端固定在对应的钩爪上,所述螺纹轴的一端固定在液压缸顶杆上,且所述复数钩爪以及螺纹轴的另一端均穿过所述工装盘;所述钩爪张紧装置内设置有螺纹槽,且所述螺纹槽与螺纹轴相互匹配;

所述工装盘上设置有复数定位销钉以及复数螺栓定位槽,所述复数定位销钉与车毂上的定位孔相配合,所述复数螺栓定位槽与车毂上的螺栓孔相配合。

2.根据权利要求1所述的一种叉车轮胎轮毂安装工装,其特征在于:所述复数螺栓定位槽底部设置有磁体。

3.根据权利要求1所述的一种叉车轮胎轮毂安装工装,其特征在于:所述液压缸通过一油管与电动液压泵相连。

4.根据权利要求1所述的一种叉车轮胎轮毂安装工装,其特征在于:所述轮胎毂安装工装还与一周转车相配合,所述周转车上设置有复数轮胎放置槽,所述周转车底部设置有车轮。
