专利号: 2019203561326
申请人: 衢州市明宇塑胶科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

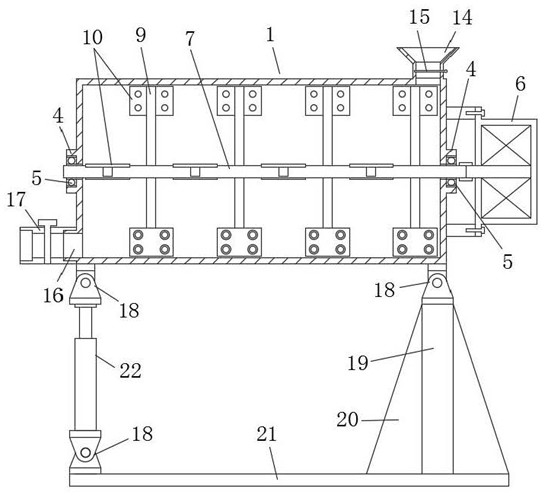

1.一种塑料填充母料混合搅拌器,其特征在于:包括卧式的搅拌罐、安装在搅拌罐后端的电机、转动安装在搅拌罐中的搅拌轴、多组相间排布在搅拌轴上的搅拌桨、以及安装底板,所述电机的动力输出轴通过联轴器与搅拌轴的后端联接,所述安装底板的后部固定安装有两根垂直于安装底板的立柱,所述安装底板的前部通过铰接件铰接有液压缸,所述搅拌罐的后侧底端通过铰接件与立柱顶端铰接,所述搅拌罐的前侧底端通过铰接件与液压缸的伸缩杆顶端铰接,所述搅拌罐的后侧顶部设置有入料口,所述搅拌罐的前端下部设置有出料口。

2.根据权利要求1所述的塑料填充母料混合搅拌器,其特征在于:所述搅拌罐由上半部和下半部通过紧固件连接组成。

3.根据权利要求1所述的塑料填充母料混合搅拌器,其特征在于:所述搅拌罐的两端分别设置一个安装有轴承的轴承安装槽,所述搅拌轴的两头分别过盈装配在两个轴承的内圈中。

4.根据权利要求1所述的塑料填充母料混合搅拌器,其特征在于:所述搅拌桨包括搅拌杆和搅拌叶片,所述搅拌叶片固接在搅拌杆远离搅拌轴一头的迎料面,所述搅拌叶片上设置有漏斗形孔,且所述漏斗形孔的大口朝向搅拌叶片的迎料面,所述漏斗形孔的小口朝向搅拌叶片的背料面。

5.根据权利要求4所述的塑料填充母料混合搅拌器,其特征在于:所述漏斗形孔的小口直径大于所搅拌的颗粒物的直径和颗粒物的长度。

6.根据权利要求1所述的塑料填充母料混合搅拌器,其特征在于:所述入料口中设置有沿水平方向拔插的闸板。

7.根据权利要求1所述的塑料填充母料混合搅拌器,其特征在于:所述出料口螺接有卸料阀。
