专利号: 2019203605095
申请人: 周小波
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种叶轮,包括中心轴(11)及间隔分布在所述中心轴(11)外周面的至少两个叶片(12),其特征在于,至少两个所述叶片(12)沿所述中心轴(11)的外周面呈非均匀分布;

多个所述叶片(12)的径向延伸方向均朝向所述中心轴(11)的轴心o设置,至少部分相邻叶片(12)构成的圆心角不同;或者,至少一组呈中心对称的叶片(12)的径向延伸方向偏离所述中心轴(11)的轴心o设置,至少部分相邻叶片(12)之间的周向距离不同。

2.根据权利要求1所述的一种叶轮,其特征在于,所述叶片(12)为偶数个,多个所述叶片(12)关于中心轴(11)的轴心o呈中心对称设置。

3.根据权利要求2所述的一种叶轮,其特征在于,所述叶片(12)为8个,4组呈中心对称的叶片(12)的径向延伸方向均偏离所述中心轴(11)的轴心o设置,任意间隔设置的两组中心对称的叶片(12)相互垂直。

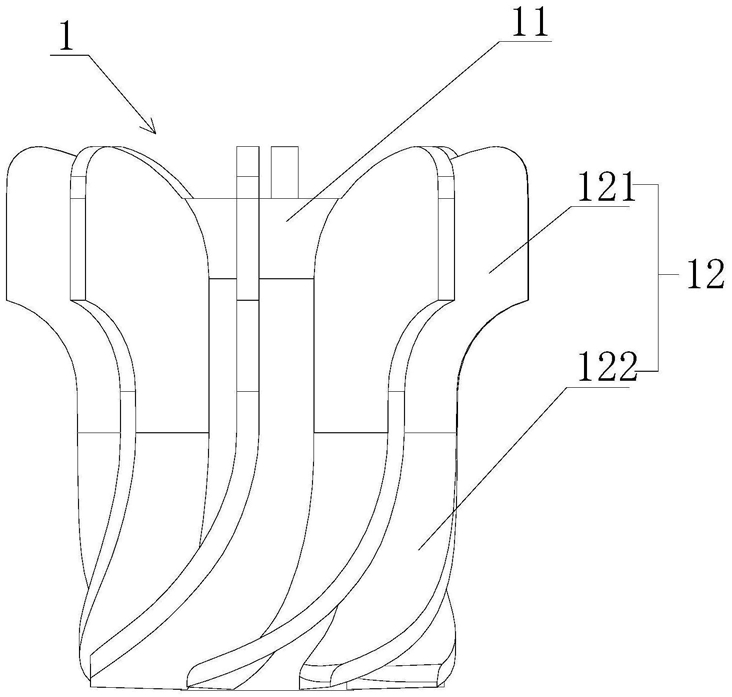

4.根据权利要求1-3任一项所述的一种叶轮,其特征在于,所述叶片(12)在轴向上分为甩水叶片(121)和吸水叶片(122),所述甩水叶片(121)和所述吸水叶片(122)一体成型或固定连接。

5.一种水泵,其特征在于,包括权利要求1-4任一项所述的叶轮(1)。

6.根据权利要求5所述的一种水泵,其特征在于,还包括喷臂(2)和驱动装置(3),所述驱动装置(3)通过连接件(4)与所述喷臂(2)连接,所述驱动装置(3)驱动所述叶轮(1)转动,所述叶轮(1)吸入的水流经喷臂(2)喷出。

7.根据权利要求6所述的一种水泵,其特征在于,所述连接件(4)呈两端开口的圆筒状,所述连接件(4)一端延伸有支脚(41),所述连接件(4)通过所述支脚(41)与所述驱动装置(3)连接,所述连接件(4)的另一端与所述喷臂(2)可转动连接,所述连接件(4)和所述喷臂(2)内部连通且共同容纳所述叶轮(1)。

8.一种清洗机,其特征在于,包括权利要求5-7任一项所述的水泵。
