专利号: 2019203622495
申请人: 江苏宝汇吉精密科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-07-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

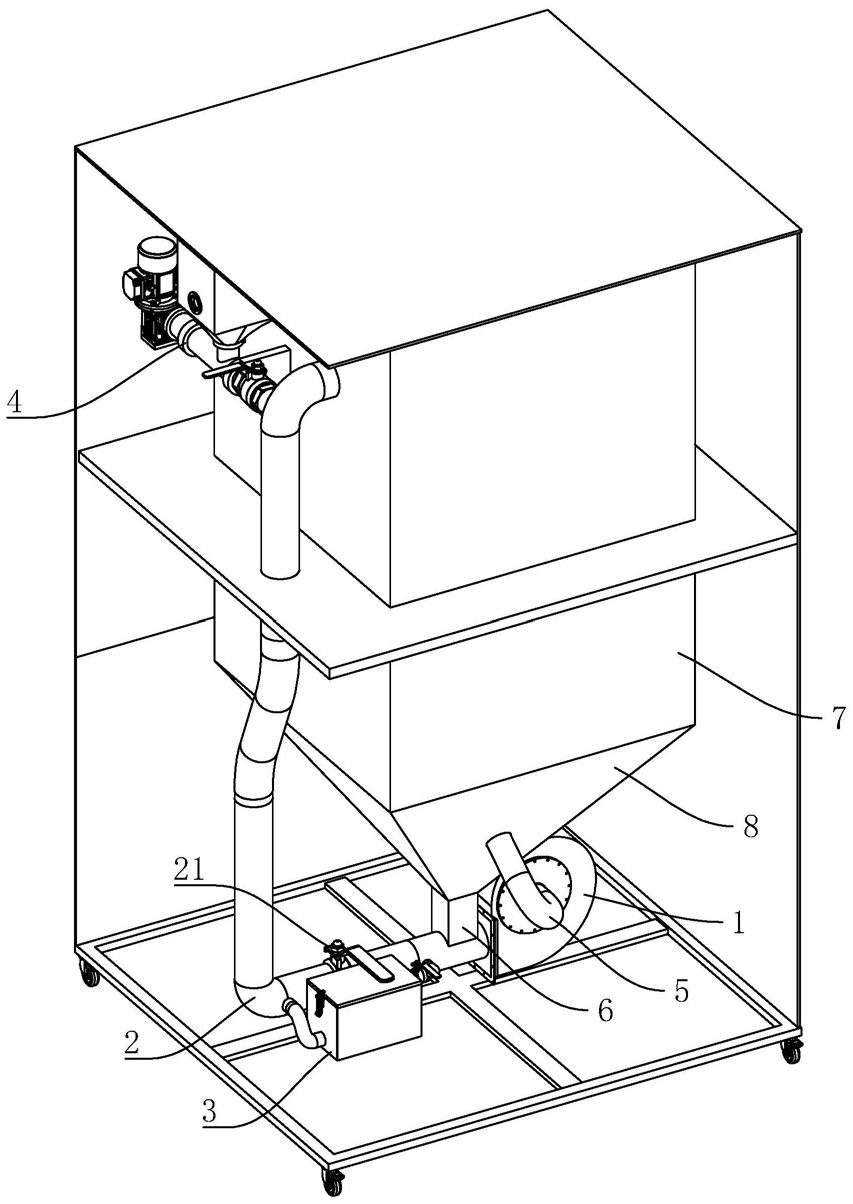

1.一种用于粉尘试验箱的自动换粉装置,包括鼓风机(1)和输送管道(2),所述输送管道(2)一端与鼓风机(1)的出气口相连,另一端与内胆(7)相连,其特征在于:还包括粉尘回收机构(3)和粉尘补充机构(4),所述粉尘回收机构(3)包括导入管(31)、导出管(32)和过滤盒(33),所述导入管(31)一端与过滤盒(33)相连,另一端与输送管道(2)相连,导入管(31)上设有第一关断阀(34),所述导出管(32)一端与过滤盒(33)相连,另一端与输送管道(2)相连,所述过滤盒(33)内设有滤袋(331),所述输送管道(2)上设有第二关断阀(21),且导入管(31)、第二关断阀(21)和导出管(32)沿输送管道(2)内的气流流向依次设置,所述粉尘补充机构(4)包括储料斗(41)和导料管(42),所述导料管(42)一端与储料斗(41)相连,另一端与输送管道(2)连通,导料管(42)上设有第三关断阀(43)。

2.根据权利要求1所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述过滤盒(33)包括盒体(332)和盒盖(333),盒体(332)内设有支撑架(334),所述支撑架(334)沿水平方向设置,支撑架(334)上开设有安装孔(335),所述滤袋(331)的袋口处固接有边框(336),边框(336)搁置于安装孔(335)的边沿,所述导入管(31)的管口位于滤袋(331)上方,所述导出管(32)的管口位于滤袋(331)下方。

3.根据权利要求2所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述安装孔(335)的边沿环设有凹槽(337),所述边框(336)嵌于凹槽(337)内,边框(336)与凹槽(337)的侧壁和底面相抵。

4.根据权利要求1所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述粉尘补充机构(4)还包括转轴(44)、螺旋叶片(45)和电机(46),所述转轴(44)转动架设在导料管(42)内,转轴(44)与导料管(42)同轴设置,转轴(44)一端穿设于导料管(42)的端面上,并与电机(46)的机轴相连,所述螺旋叶片(45)绕设于转轴(44)上,螺旋叶片(45)的边沿与导料管(42)的内壁相抵。

5.根据权利要求1所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述导料管(42)与输送管道(2)直接相连。

6.根据权利要求1所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:还包括引风管道(5)和引尘管道(6),所述引风管道(5)一端与灰斗(8)的侧壁相连,另一端与鼓风机(1)的进气口相连,所述引尘管道(6)一端与灰斗(8)底端相连,另一端与输送管道(2)相连,引尘管道(6)位于导入管(31)朝向鼓风机(1)的一侧。

7.根据权利要求6所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述引风管道(5)朝向灰斗(8)一端设有滤网(51)。

8.根据权利要求7所述的一种用于粉尘试验箱的自动换粉装置,其特征在于:所述滤网(51)中部朝向灰斗(8)内凸起,滤网(51)顶部包覆有挡板(52)。
