专利号: 2019203625224
申请人: 四川奥翔圣铭建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

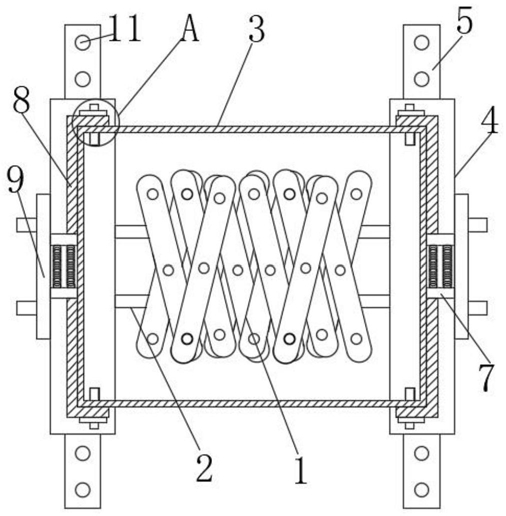

1.一种建筑幕墙用明框装饰条安装结构,包括两个对称设置的安装底座,其特征在于,两个所述安装底座之间设有伸缩架(1),所述伸缩架(1)的两端均通过多个连接杆(2)与两个安装底座的侧壁连接,两个安装底座之间设有装饰条基板(3),且两个安装底座上均设有与装饰条基板(3)匹配设置的活动卡接装置,两个所述活动卡接装置均与安装底座滑动连接。

2.根据权利要求1所述的一种建筑幕墙用明框装饰条安装结构,其特征在于,两个所述安装底座均包括第一安装板(4),两个所述第一安装板(4)均为中空结构,且两个第一安装板(4)内均设有两个对称设置的第二安装板(5),每个所述第二安装板(5)均贯穿第一安装板(4)的侧壁设置,且每个第二安装板(5)相对的一端均固定连接有第一滑板(6),每两个所述第一滑板(6)之间均通过多个第一弹簧连接,两个所述第一安装板(4)的侧壁上均设有与第一滑板(6)匹配设置的条形开口,且每个第一滑板(6)均贯穿条形开口设置。

3.根据权利要求2所述的一种建筑幕墙用明框装饰条安装结构,其特征在于,两个所述活动卡接装置均包括两个对称设置的第二滑板(7),且每个第二滑板(7)均与第一安装板(4)的侧壁滑动连接,每两个所述第二滑板(7)相对的一侧侧壁均通过多个第二弹簧连接,且每个第二滑板(7)的另一侧侧壁均固定连接有L型卡板(8),每个所述L型卡板(8)均与第一安装板(4)的侧壁滑动连接,每个所述L型卡板(8)相背的一侧均设有辅助固定装置。

4.根据权利要求2所述的一种建筑幕墙用明框装饰条安装结构,其特征在于,两个所述第一安装板(4)相背的一侧侧壁均设有活动卡板(9),两个所述活动卡板(9)上均设有多个与第一滑板(6)匹配设置的卡孔(10)。

5.根据权利要求3所述的一种建筑幕墙用明框装饰条安装结构,其特征在于,每个所述第二滑板(7)上均设有多个螺钉安装孔(11),且多个螺钉安装孔(11)在第二滑板(7)上均匀分布。

6.根据权利要求3所述的一种建筑幕墙用明框装饰条安装结构,其特征在于,每个所述辅助固定装置均包括竖直设置的插杆(12),每个所述插杆(12)均贯穿L型卡板(8)设置,且装饰条基板(3)上设有与插杆(12)匹配设置的插孔,每个所述L型卡板(8)的上端均滑动连接有与插杆(12)匹配设置的滑动锁块(13)。
