专利号: 2019203782530
申请人: 无锡同艺设计顾问有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

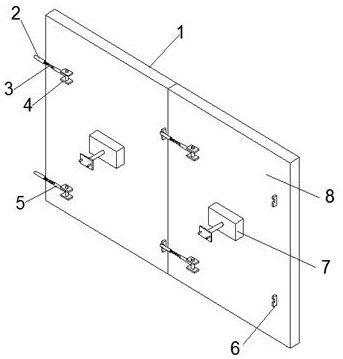

1.一种室内设计装饰墙板结构,包括内墙板(8)、外墙板(1)、固定块(7)、连接块(6)、套筒(2),其特征在于,所述内墙板(8)与外墙板(1)之间填充有隔音棉(13),隔音棉(13)的前后两面均涂抹有荧光粉(12),所述内墙板(8)上设有螺钉安装固定块(7),连接块(6)与内墙板(8)一体成型,连接杆(5)与固定耳(4)销轴连接,螺杆(3)的一端与连接杆(5)焊接,螺杆(3)的另一端与套筒(2)螺纹连接,所述连接块(6)上开设有缺口,套筒(2)通过缺口与连接块(6)连接,夹持器(14)对套筒(2)的自由端进行固定。

2.根据权利要求1所述的一种室内设计装饰墙板结构,其特征在于,所述夹持器(14)包括上壳体(17)、下壳体(15),上壳体(17)及下壳体(15)上均开设半圆弧,上壳体(17)与下壳体(15)通过螺栓进行连接,下壳体(15)的半圆弧内安装有弹簧(16),上壳体(17)、下壳体(15)连接后对套筒(2)进行固定。

3.根据权利要求1所述的一种室内设计装饰墙板结构,其特征在于,所述固定块(7)上设有螺钉安装的弹簧套筒(9),弹簧套筒(9)的末端与固定板(10)连接,固墙螺栓(11)贯穿固定板(10)与墙体连接。
