专利号: 201920382193X
申请人: 徐州土巴猪生态农业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

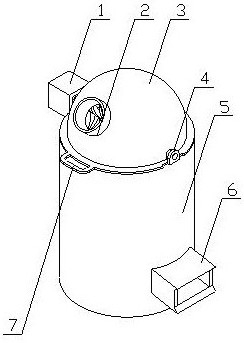

1.一种香肠肉馅制备的绞肉机,其特征是:由主体装置和粉碎装置组成,主体装置由进料滑槽、翻盖、主体筒、出料槽、把手、导向斜板和固定套组成,所述主体筒侧壁上开有出料孔,出料槽置于主体筒外侧壁上,且和出料孔相对应连通,导向斜板置于主体筒内壁上,翻盖置于主体筒筒口,所述翻盖为半球形结构,固定套置于主体筒筒口,所述翻盖边缘置有铰接轴,且置于固定套内,所述翻盖上开有进料孔,且和主体筒内部相连通,进料滑槽置于翻盖上,且和进料孔相对应连通,把手置于翻盖边缘上,粉碎装置由电机壳、固定耳、一号电机、搅碎轴、刀片、限位锥柱、弧形旋转筐、支撑架、二号电机、转轴和搅碎刀盘组成,二号电机置于主体筒底部,且位于主体筒内,所述导向斜板上开有贯穿孔,转轴一端和二号电机的电机轴相连接,另一端穿过贯穿孔竖直向上延伸,支撑架置于主体筒内,且中部套置于转轴上,所述支撑架和转轴之间置有轴承,多个搅碎刀盘等距置于转轴上,且分别位于支撑架和导向斜板之间,所述搅碎刀盘上等角度置有多个切刀,弧形旋转筐置于主体筒内,且位于支撑架的上方,所述弧形旋转筐底部中心位置置有连接套,且连接套套置于转轴另一端上,电机壳置于主体筒筒口外壁上,一号电机置于电机壳内,所述主体筒筒口对称置有两个固定耳,搅碎轴置于翻盖内,且两端分别穿出翻盖置于两个固定耳上,所述搅碎轴的一端和一号电机的电机轴相连接,所述搅碎轴和固定耳之间置有轴承,所述翻盖对应固定耳的位置开有让位槽,两组刀片分别置于搅碎轴上,限位锥柱置于弧形旋转筐内侧中心位置,且位于两组刀片之间,两组刀片中的所述刀片从弧形旋转筐中心向外侧长度逐渐减小,搅碎轴底部的所述刀片位于弧形旋转筐内,所述弧形旋转筐为网筐。

2.根据权利要求1所述的一种香肠肉馅制备的绞肉机,其特征在于上下相邻两个所述搅碎刀盘上的切刀相互错开。

3.根据权利要求1所述的一种香肠肉馅制备的绞肉机,其特征在于一组所述刀片由至少九个刀片组成,且每三个刀片环形等角度分布在搅碎轴上。

4.根据权利要求1所述的一种香肠肉馅制备的绞肉机,其特征在于所述弧形旋转筐外边缘置有限位环,所述主体筒内壁上开有限位槽,所述限位环置于限位槽内。

5.根据权利要求1所述的一种香肠肉馅制备的绞肉机,其特征在于所述导向斜板向出料槽方向逐渐向下倾斜,且最低位置和导料孔相齐平。

6.根据权利要求1所述的一种香肠肉馅制备的绞肉机,其特征在于所述出料槽的高度从一端向另一端逐渐降低。
