专利号: 201920383246X
申请人: 郑州中天建筑节能有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

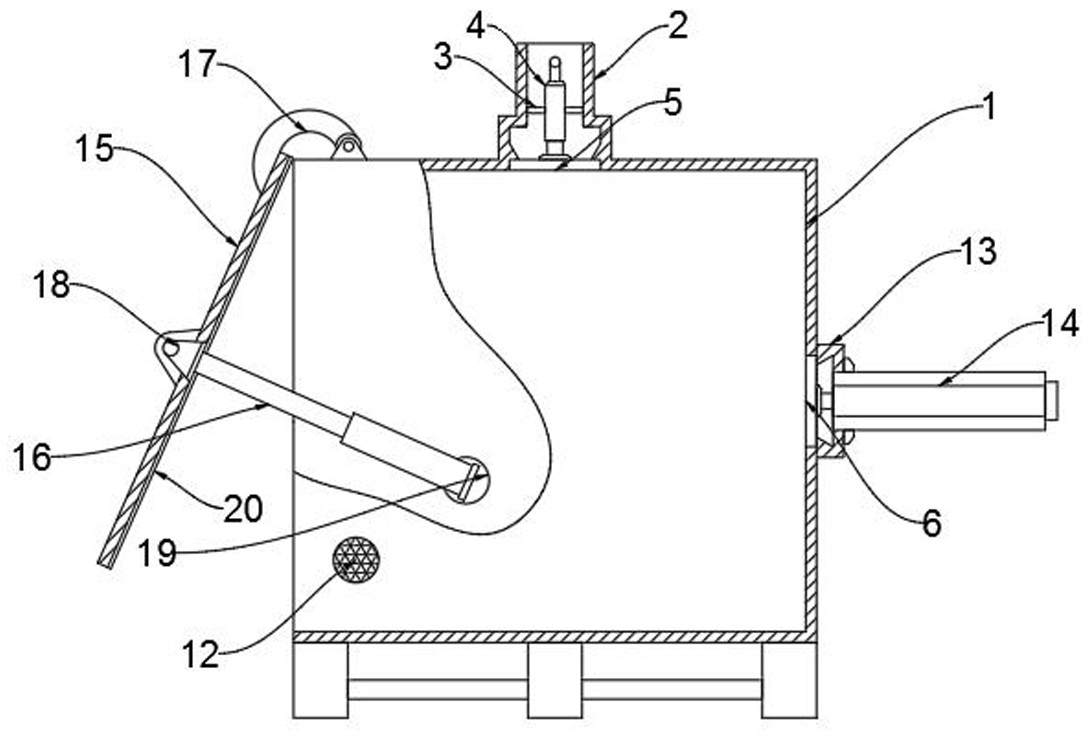

1.一种EPS保温模块成型机,包括模腔外壳体(1),其特征在于:所述模腔外壳体(1)的上端外表面上设置有两个进料管(2),所述进料管(2)的内部分别设置有连接支架(3),所述连接支架(3)上安装有进料液压杆(4),所述进料液压杆(4)的一端设置有进料阀门(5),所述模腔外壳体(1)的后侧外表面上设置有两个气缸固定座(13),所述气缸固定座(13)上设置有气缸(14),所述气缸(14)的一端设置有出料推块(6),所述模腔外壳体(1)的一侧外表面上设置有出气阀门(7),所述出气阀门(7)的一端设置有出气格栅(9),所述出气阀门(7)的另一端设置有出气管(8),所述模腔外壳体(1)的一侧外表面上设置有进气阀门(11),所述进气阀门(11)的一端设置有进气格栅(12),所述进气阀门(11)的另一端设置有进气管(10),所述模腔外壳体(1)的一侧设置有上翻门(15),所述上翻门(15)与模腔外壳体(1)之间通过铰链(17)连接,所述上翻门(15)的一侧外表面上设置有密封橡胶(20),所述上翻门(15)的对面一侧外表面上设置有两个第一连接器(18),所述第一连接器(18)的一端设置有液压杆(16),所述液压杆(16)的一端设置有第二连接器(19)。

2.根据权利要求1所述的一种EPS保温模块成型机,其特征在于:所述进料阀门(5)在闭合状态时,进料阀门(5)与模腔外壳体(1)的内壁齐平,所述气缸(14)不工作时,出料推块(6)与模腔外壳体(1)的内壁齐平。

3.根据权利要求1所述的一种EPS保温模块成型机,其特征在于:所述进气格栅(12)和出气格栅(9)均与模腔外壳体(1)为可拆卸结构,所述进气格栅(12)和出气格栅(9)的网眼尺寸小于EPS泡沫颗粒直径。

4.根据权利要求1所述的一种EPS保温模块成型机,其特征在于:所述液压杆(16)的伸缩端与上翻门(15)之间通过第一连接器(18)连接,所述液压杆(16)的另一端与模腔外壳体(1)之间通过第二连接器(19)连接。

5.根据权利要求1所述的一种EPS保温模块成型机,其特征在于:所述进料管(2)和气缸固定座(13)的内部设置有限位块,所述进料阀门(5)和出料推块(6)分别与对应的限位块接触。

6.根据权利要求1所述的一种EPS保温模块成型机,其特征在于:所述密封橡胶(20)通过胶水粘贴在上翻门(15)的一侧外表面上,所述进料液压杆(4)通过连接支架(3)固定在进料管(2)的中轴位置处。
