专利号: 2019203911692
申请人: 南通双羊生态农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

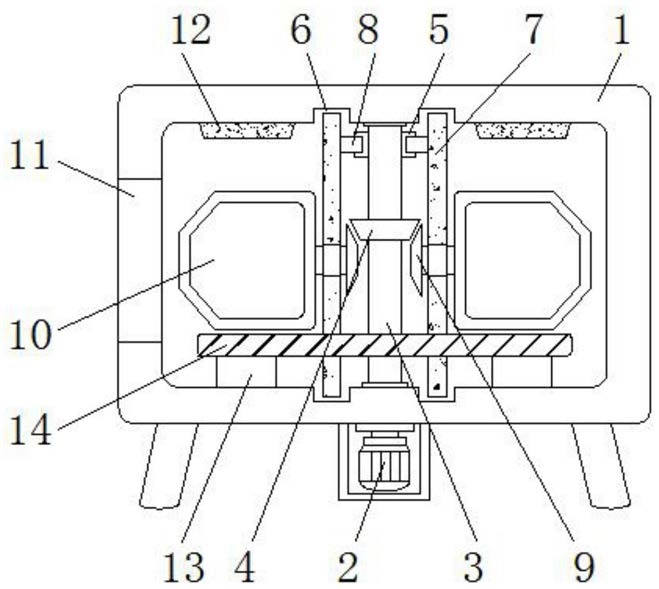

1.一种芦笋生产用自动化烘干装置,包括电机(2)和加热元件(12),其特征在于:所述电机(2)固定于外箱(1)的底部,且电机(2)的输出端连接有导轴(3),并且导轴(3)位于外箱(1)内,所述导轴(3)的中部套设有第一齿轮(4),且导轴(3)的顶部边缘处固定有限位块(5),所述外箱(1)顶部的底部的内侧均开设有活动槽(6),且活动槽(6)内设置有活动柱(7),并且活动柱(7)套设于导轴(3)的外侧,所述活动柱(7)顶部的内侧固定有定位块(8),且定位块(8)位于限位块(5)的外侧,所述活动柱(7)的中部安装有第二齿轮(9),且第二齿轮(9)与第一齿轮(4)构成锥齿连接,所述第二齿轮(9)的轴端连接有烘干筒(10),且烘干筒(10)位于活动柱(7)的外侧,所述加热元件(12)安装于外箱(1)顶部的内侧,且外箱(1)的边侧设置有仓门(11),所述外箱(1)底部的内侧固定有底板(13),且底板(13)上焊接有承接板(14),并且承接板(14)位于烘干筒(10)的下方。

2.根据权利要求1所述的一种芦笋生产用自动化烘干装置,其特征在于:所述限位块(5)和定位块(8)分别关于导轴(3)和活动柱(7)的中心轴线等角度分布,且限位块(5)与定位块(8)之间相互啮合。

3.根据权利要求1所述的一种芦笋生产用自动化烘干装置,其特征在于:所述活动柱(7)与活动槽(6)之间转动连接,且活动槽(6)与导轴(3)之间共中心轴线。

4.根据权利要求1所述的一种芦笋生产用自动化烘干装置,其特征在于:所述第二齿轮(9)关于活动柱(7)的中心轴线对称设置有4个,且第二齿轮(9)的轴端与活动柱(7)之间贯穿轴连接。

5.根据权利要求1所述的一种芦笋生产用自动化烘干装置,其特征在于:所述烘干筒(10)设计为一端开口的网状结构,且烘干筒(10)与第二齿轮(9)的轴端之间为焊接一体化结构。

6.根据权利要求1所述的一种芦笋生产用自动化烘干装置,其特征在于:所述承接板(14)为圆环形结构设计,且承接板(14)的顶部与烘干筒(10)的底部之间相互贴合。
