专利号: 2019204049388
申请人: 苏州凯维特汽车部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

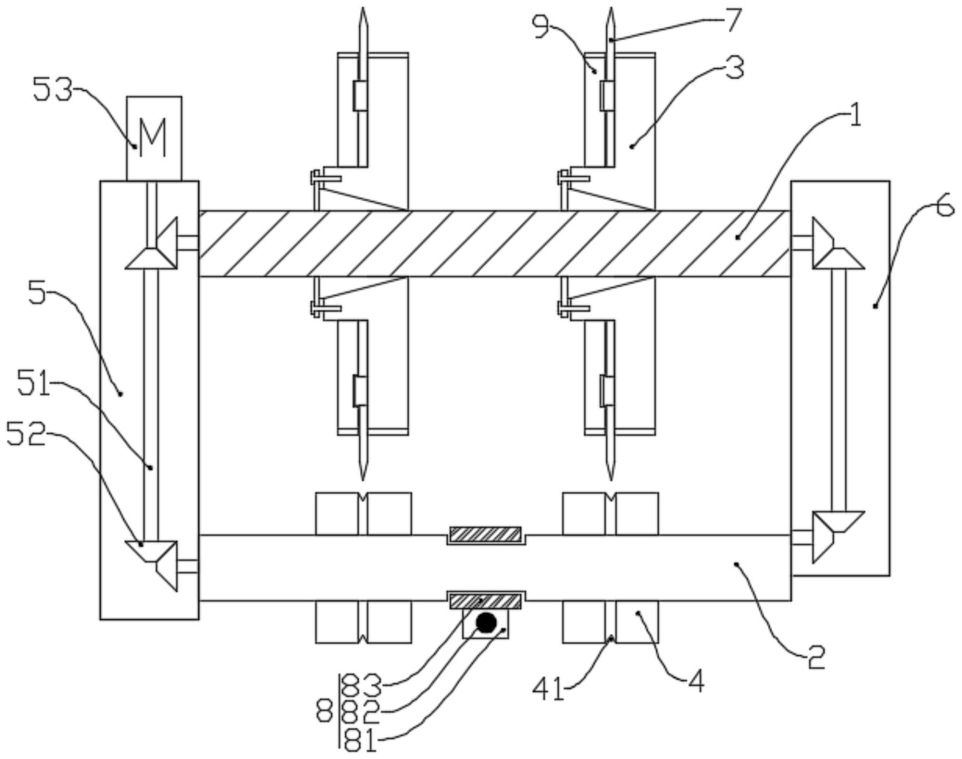

1.一种橡胶垫分切装置,其特征在于,包括平行设置的切刀轴(1)、托辊轴一(2)、托辊轴二(201),所述切刀轴(1)的两端分别连接变速箱一(5)、变速箱二(6),所述切刀轴(1)上设有若干切刀组件,所述托辊轴一(2)、托辊轴二(201)均设有若干托辊(4),所述切刀组件包括切刀盘(3)、切刀(7)及用于将切刀(7)固定于切刀盘(3)的切刀端盖(9),所述变速箱一(5)、变速箱二(6)均包括传动轴(51)及连接于传动轴(51)两端的锥齿(52),所述切刀轴(1)、托辊轴一(2)、托辊轴二(201)的两端均通过锥齿连接变速箱一(5)、变速箱二(6)的锥齿(52),变速箱一(5)的传动轴(51)还连接电机(53)的动力输出端;所述托辊(4)的外表面还设有用于连接切刀(7)的凹槽(41);所述切刀轴(1)与托辊轴一(2)之间的距离大于切刀轴(1)与托辊轴二(201)之间的距离。

2.根据权利要求1所述的一种橡胶垫分切装置,其特征在于,所述切刀盘(3)还设有螺纹段(31),所述切刀端盖(9)连接于螺纹段(31)。

3.根据权利要求1或2所述的一种橡胶垫分切装置,其特征在于,所述切刀盘(3)的侧部还设有若干定位凸起(32),所述切刀(7)还设有若干通孔,所述切刀端盖(9)还设有环槽(92),当切刀端盖(9)将切刀(7)连接于切刀盘(3)时,切刀(7)的通孔连接定位凸起(32),环槽(92)连接定位凸起(32)。

4.根据权利要求1所述的一种橡胶垫分切装置,其特征在于,所述切刀盘(3)还设有楔形夹紧块(34),所述楔形夹紧块(34)的楔形面连接于切刀盘(3)的内孔,所述楔形夹紧块(34)的内孔连接切刀轴(1),所述楔形夹紧块(34)通过夹紧螺钉(35)连接切刀盘(3)。

5.根据权利要求4所述的一种橡胶垫分切装置,其特征在于,所述切刀轴(1)的外表面还设有刻度。

6.根据权利要求3所述的一种橡胶垫分切装置,其特征在于,所述切刀端盖(9)的外表面还设有外凸起二(91),所述切刀盘(3)的外表面还设有外凸起一(33),所述外凸起二(91)的直径等于外凸起一(33)的直径。

7.根据权利要求1所述的一种橡胶垫分切装置,其特征在于,所述托辊轴一(2)的中心还设有切深调节组件(8),所述切深调节组件(8)包括调节板(81)、调节螺杆(82)、连接环(83)及固定支架(84),所述调节板(81)通过连接环(83)连接于托辊轴一(2)的中心,所述调节板(81)通过螺纹连接于调节螺杆(82),所述调节螺杆(82)通过固定支架(84)连接于机架。

8.根据权利要求7所述的一种橡胶垫分切装置,其特征在于,调节板(81)与调节螺杆(82)之间的螺纹是细牙螺纹。

9.根据权利要求3所述的一种橡胶垫分切装置,其特征在于,所述定位凸起(32)有四个,四个定位凸起(32)均布于切刀盘(3)的侧部。
