专利号: 2019204052592
申请人: 宁振江
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

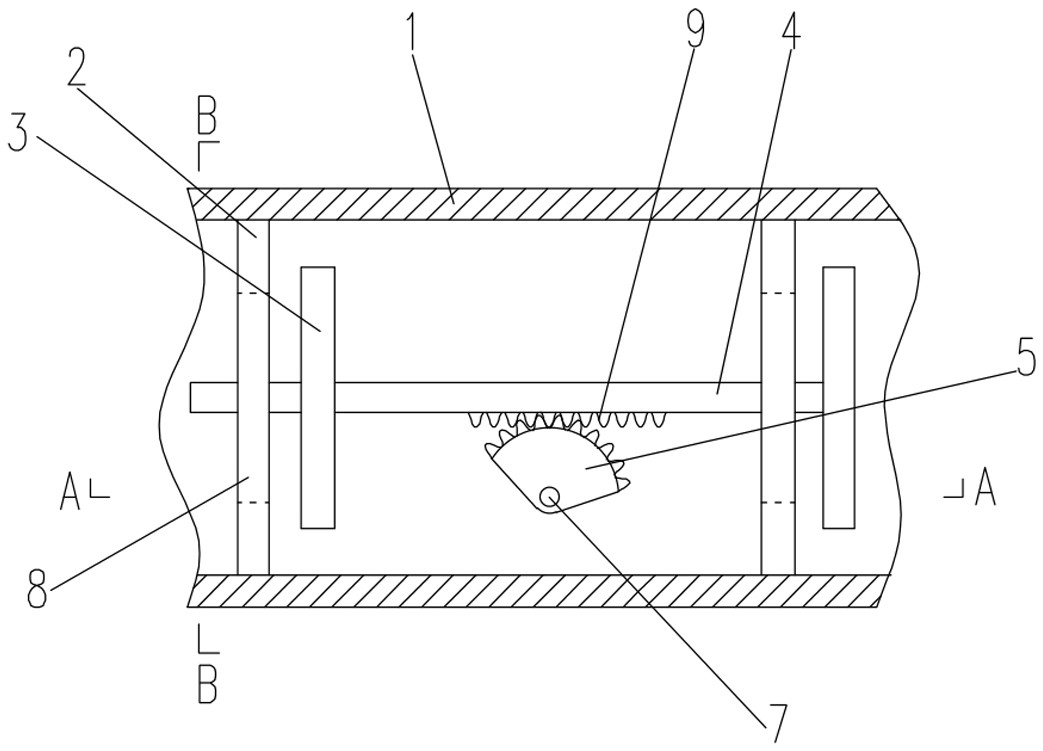

1.一种快速启闭双封阀,其特征在于,包括阀体、定阀板、动阀板、阀杆、齿轮、转轴以及阀门控制机构;所述定阀板设于所述阀体的内腔上,所述定阀板的轮廓与所述阀体的内壁紧密结合为一体,所述定阀板共有两个,在所述定阀板上开有阀孔;所述阀杆穿接与所述定阀板上,所述动阀板共有两个且设置于所述阀杆上,两个所述动阀板分别位于两个所述定阀板的同一侧;所述转轴从所述阀体内穿出,所述阀门控制机构设置于所述转轴的穿出端,所述齿轮设置于所述转轴的伸入端;所述阀杆的中部为齿条,所述齿轮与所述齿条相互啮合,通过所述转轴的旋转带动所述动阀板平移将所述阀孔闭合或开启。

2.根据权利要求1所述的快速启闭双封阀,其特征在于,所述阀孔开在所述定阀板的中心,在所述阀孔内设有连接筋,所述连接筋沿所述阀孔直径设置,且所述连接筋两端与所述定阀板连接为一体,在所述连接筋中心开有用于穿接所述阀杆的通孔。

3.根据权利要求1所述的快速启闭双封阀,其特征在于,两个所述动阀板之间的距离与两个所述定阀板之间的距离相同。

4.根据权利要求1所述的快速启闭双封阀,其特征在于,所述动阀板的直径小于所述阀体内腔的直径,但当所述动阀板与所述定阀板接触时,所述动阀板将所述阀孔完全遮盖。

5.根据权利要求1所述的快速启闭双封阀,其特征在于,在所述阀体外壁上设有穿接部,所述转轴穿过所述穿接部,在所述穿接部内的旋转轴上安装有机械密封。

6.根据权利要求5所述的快速启闭双封阀,其特征在于,所述阀门控制机构包括把手、定位盘、定位杆以及弹簧;所述把手固定在所述转轴的端部,所述定位杆的中部铰接在所述把手的下部,且所述定位杆从中部向下弯折,所述定位盘设置于所述穿接部的顶部,在所述定位盘上设置有若干的卡接孔,所述定位杆靠近所述定位盘的一端为向上的弯钩,所述弹簧设置于所述定位杆与所述把手之间;通过定位杆绕其铰接点的摆动使定位杆端部的弯钩插入所述卡接孔或从所述卡接孔内拔出。

7.根据权利要求6所述的快速启闭双封阀,其特征在于,所有所述卡接孔分布在定位盘上以转轴轴心为圆心的同一个圆上,相邻的所述卡接孔之间的间距相同,且位于两端的卡接孔的圆心与所述转轴轴心的连线之间的夹角为90°。
