专利号: 2019204066650
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

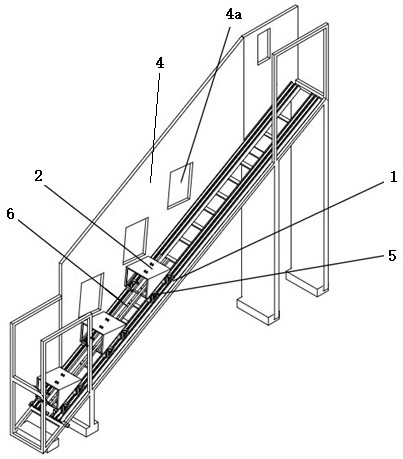

1.一种旋转观景多轿厢斜行电梯,其特征在于,包括斜行导轨、至少两个斜三角形轿厢支架、至少两个轿厢和侧壁,所述斜三角形轿厢支架通过导轮机构运行于所述斜行导轨上,所述斜三角形轿厢支架包括支架平台、立柱、斜支撑杆和横杆,所述支架平台的后侧两边固定连接所述立柱,两根所述立柱之间固定连接所述横杆,所述横杆的两端与所述支架平台的前侧两边之间固定连接所述斜支撑杆,所述支架平台设有转盘,所述轿厢与所述转盘连接随所述转盘转动而转动,所述斜行导轨的一侧设有侧壁,所述侧壁设有若干层门出口,所述层门出口位置与所述轿厢位置一一相对。

2.根据权利要求1所述的旋转观景多轿厢斜行电梯,其特征在于,相邻的所述斜三角形轿厢支架之间连接有连接杆,所述连接杆与所述横杆连接。

3.根据权利要求2所述的旋转观景多轿厢斜行电梯,其特征在于,所述连接杆设有侧向销孔,所述横杆通过所述侧向销孔与所述连接杆穿连。

4.根据权利要求1所述的旋转观景多轿厢斜行电梯,其特征在于,所述转台表面设有限位凸台,所述轿厢底部设置与所述限位凸台匹配的凹槽,所述限位凸台限制所述轿厢与转盘相对转动。

5.根据权利要求1所述的旋转观景多轿厢斜行电梯,其特征在于,所述斜行导轨包括导轨本体和导轨支架,所述导轨本体呈条状,所述导轨本体沿长度方向设有平行的至少两条导槽,所述导槽的两侧设有向导槽内凸起的限位凸缘,所述限位凸缘沿所述导轨本体的长度方向延伸,所述导轨本体的两侧设有侧翼缘,所述导轨本体的底面设有底翼缘,所述导轨支架设有与所述导轨本体卡合的卡口,所述卡口的内侧面设有与所述侧翼缘匹配的侧卡槽,所述卡口的底侧面设有与所述底翼缘匹配的底卡槽,所述侧卡槽和底卡槽限制所述导轨本体向导轨本体的底端方向滑动而从所述卡口脱出,所述导轮机构包括连接板和导轮,所述连接板设有至少两个所述导轮,所述导轮设置于同一所述导槽,所述限位凸缘限制所述导轮从所述导槽的顶部开口脱出。

6.根据权利要求5所述的旋转观景多轿厢斜行电梯,其特征在于,所述限位凸缘位于所述导槽的两侧的顶部。

7.根据权利要求5所述的旋转观景多轿厢斜行电梯,其特征在于,所述侧翼缘垂直于所述导轨本体的侧面,所述侧翼缘的宽度由所述导轨本体的底端向顶端逐渐变大。

8.根据权利要求5所述的旋转观景多轿厢斜行电梯,其特征在于,所述底翼缘垂直于所述导轨本体的底面,所述底翼缘的高度由所述导轨本体的底端向顶端逐渐变大。

9.根据权利要求5所述的旋转观景多轿厢斜行电梯,其特征在于,所述导轨支架包括支架底和支架柱,所述支架柱设有两个,所述支架柱间隔固定于所述支架底,所述支架柱之间构成所述卡口,所述支架底设有用于固定所述导轨支架的固定孔。
