专利号: 2019204409133
申请人: 潍坊图歌电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

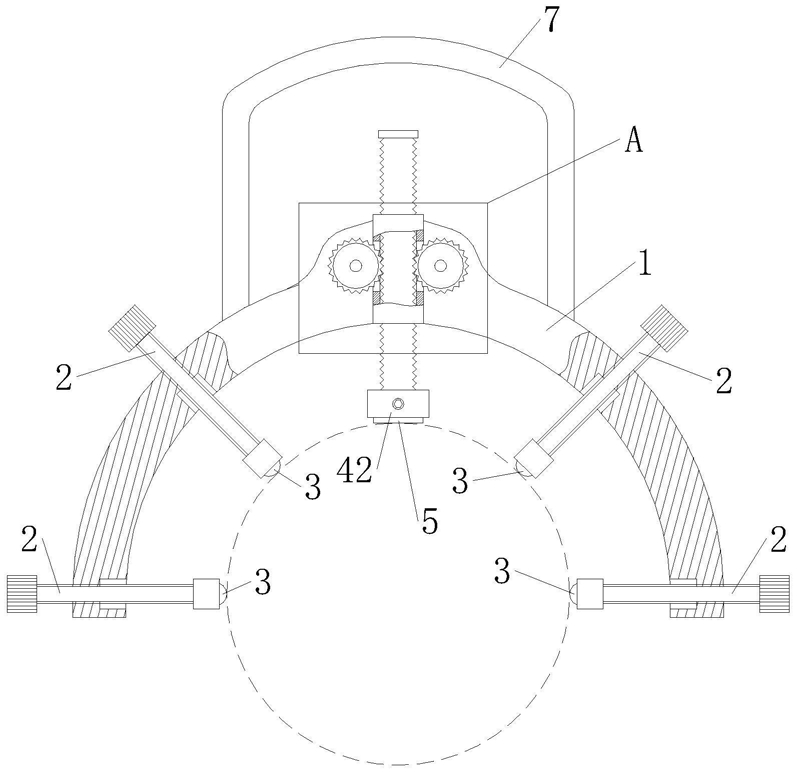

1.一种金属无损伤探伤仪,其特征在于,包括呈圆弧的支撑架,所述支撑架上螺纹连接有至少两个支撑螺杆,所述支撑螺杆的端部嵌接有球状体,相邻的支撑螺杆夹角小于180°,所有的支撑螺杆位于同一平面内且中心轴相交于一点,所述支撑架上连接有调节组件,所述调节组件的调节杆的中心轴与所述支撑螺杆所在平面平行,与所述支撑螺杆所在平面垂直且穿过所有所述支撑螺杆相交点的轴线和所述调节杆的中心轴相交,所述调节杆的端部设有放置槽,所述放置槽内固定连接有探头,所述探头与超声波探伤仪本体通过信号线连通。2.根据权利要求1所述的金属无损伤探伤仪,其特征在于,所述调节组件包括滑套和调节轮,所述滑套固定连接在所述支撑架上,所述调节杆滑动插接在所述滑套内,且所述调节杆的一个侧边均布有凸牙,所述调节轮转动连接在所述支撑架上且所述调节轮外缘的凸牙与所述调节杆的凸牙咬合。3.根据权利要求2所述的金属无损伤探伤仪,其特征在于,所述滑套上螺纹连接有紧固螺钉,所述紧固螺钉的端部压在所述调节杆上。4.根据权利要求3所述的金属无损伤探伤仪,其特征在于,所述调节轮的转轴上还连接有调节钮,所述调节杆的另一侧边设置有与所述调节轮对称的辅助轮,所述辅助轮转动连接在所述支撑架上。5.根据权利要求1所述的金属无损伤探伤仪,其特征在于,金属无损探伤仪包括校准器,所有所述支撑螺杆中心轴的交点与所述支撑架的中心轴重合,所述支撑架的端面与所述校准器的底座的端面卡接重合,所述校准器包括角度尺和伸缩尺,所述伸缩尺下端铰接在所述底座上且铰接轴与所述支撑架中心轴重合,所述角度尺的中心与所述伸缩尺的铰接轴重合。6.根据权利要求5所述的金属无损伤探伤仪,其特征在于,所述伸缩尺为两根杆插接的伸缩杆,所述伸缩杆包括外杆和内杆,所述内杆插接在所述外杆内,所述外杆下端铰接在所述底座上,所述内杆杆身上设有刻度线。7.根据权利要求6所述的金属无损伤探伤仪,其特征在于,所述内杆的端部设有劣弧柱体,所述劣弧柱体为沿圆柱体的两条母线切割后劣弧对应的部分,所述劣弧柱体的圆柱体中心轴与所述支撑架的中心轴平行。8.根据权利要求4或6所述的金属无损伤探伤仪,其特征在于,所述支撑架为半圆环形,所述调节杆位于所述支撑架的90°位置,所述支撑螺杆数量为4个,分别位于所述支撑架的0°、45°、135°和180°位置。
