专利号: 2019204446698
申请人: 陈晓勇
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

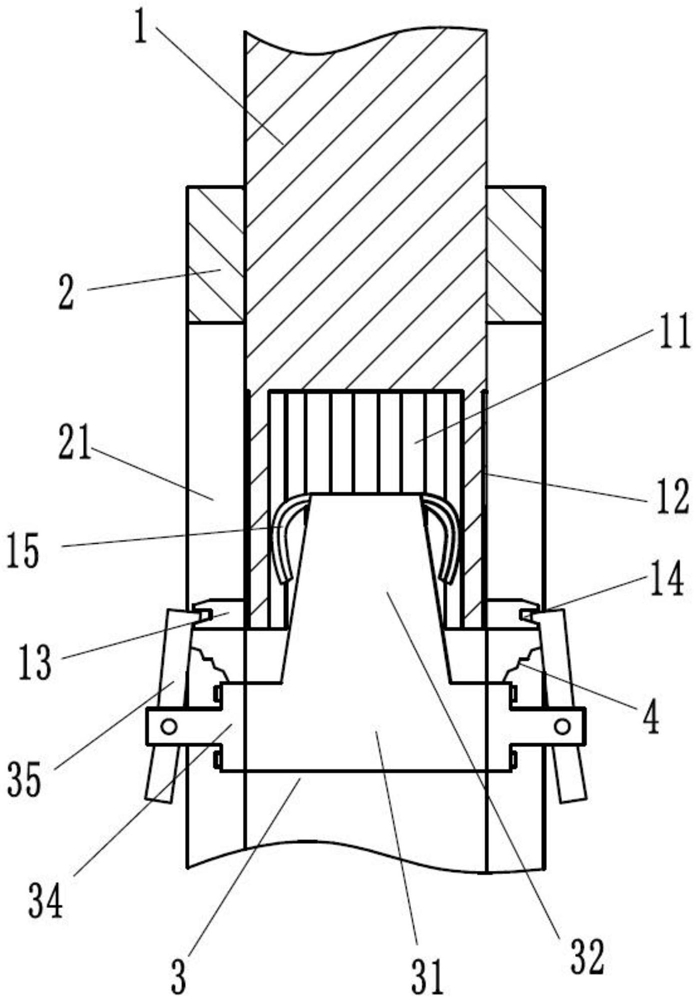

1.一种伸缩杆,包括套设在一起的内管(1)和外管(2),其特征在于,所述内管(1)的内端设有若干个环形分布的弹性臂(11)形成一筒腔,所述弹性臂(11)的内壁上固定设有一弧形弹臂(15),滑动设置在所述外管(2)内的驱动组件(3)的锥台(32)插入所述筒腔内,且所述锥台(32)的外侧面与所述弧形弹臂(15)的内端接触连接,所述驱动组件(3)包括至少一个锁臂(35),所述锁臂(35)可沿位于所述外管(2)的侧壁上的对应的导向槽(21)滑动,所述锁臂(35)可与位于所述内管(1)的外壁上的对应的锁块(13)锁合连接,同时,所述锥台(32)通过挤压所述弧形弹臂(15)使所述弹性臂(11)的外侧面与所述外管(2)的内侧面紧密接触。

2.根据权利要求1所述的伸缩杆,其特征在于,所述驱动组件(3)还包括与所述外管(2)的内孔滑动配合的滑块(31)和固定设置在所述滑块(31)上的一对侧臂(34),所述侧臂(34)沿对应的导向槽(21)滑动,所述锁臂(35)枢接在对应的侧臂(34)上,所述锁臂(35)通过一拉簧(4)与所述滑块(31)固定连接。

3.根据权利要求2所述的伸缩杆,其特征在于,所述锁块(13)固定设置在对应的弹性臂(11)的外侧面上,所述锁块(13)的外侧面上设有若干个沿所述内管(1)的轴向分布的锁槽(14),所述锁臂(35)与不同的锁槽(14)锁合时所述锥台(32)施加在所述弹性臂(11)上的力不同。

4.根据权利要求1所述的伸缩杆,其特征在于,所述弧形弹臂(15)的开口面向所述锥台(32),所述弧形弹臂(15)的两端抵压在所述锥台(32)的外周面上。

5.根据权利要求1所述的伸缩杆,其特征在于,每个弹性臂(11)的外侧面上均设有一摩擦垫(12)。

6.根据权利要求2所述的伸缩杆,其特征在于,所述侧臂(34)通过螺栓固定连接在所述滑块(31)上。

7.根据权利要求6所述的伸缩杆,其特征在于,一对侧臂(34)之间相差180°。

8.根据权利要求1所述的伸缩杆,其特征在于,所述弹性臂(11)的个数为六个或八个。
