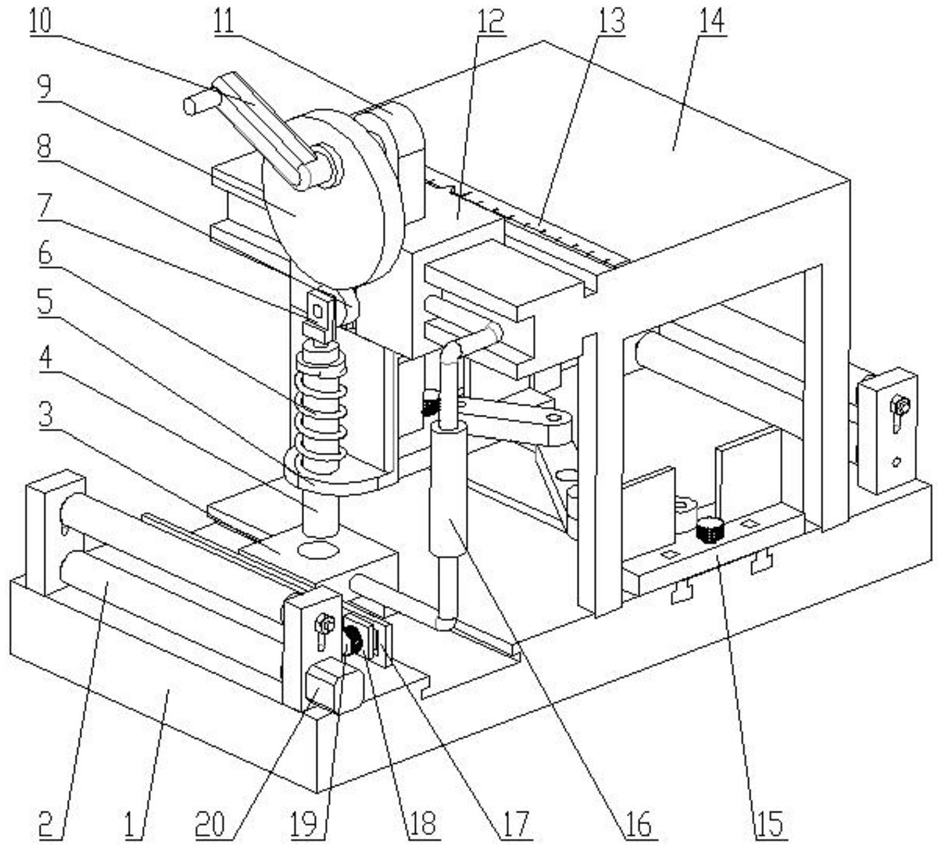

1.一种新型可偏移非对称打孔装置，其特征在于：包括基座(1)、夹紧机构(2)、钉座(3)、钉头(4)、钉头固定架(5)、弹簧(6)、滚子支架(7)、滚子(8)、凸轮(9)、摇杆(10)、凸轮支架(11)、凸轮滑台(12)、刻度尺(13)、支撑架(14)、对中机构(15)、推杆(16)、钉座紧定框(17)、滑架(18)、紧定螺栓(19)、电动机(20)，所述基座(1)左部前后方向上开有一个大的T型槽，右部前后方向上开有两个小的T型槽，两个小T型槽的左右两侧对称分布有四个凹槽，两个小T型槽横向和纵向对称轴线的交点处开有一个螺纹盲孔，所述夹紧机构(2)有两个，分别位于所述基座(1)的左右两端，所述钉座(3)位于所述基座(1)左部大T型槽中并与其相配合，所述钉座(3)为T型结构，下部前后方向上开有一个通槽，以便纸屑排出，中心处开有一个圆孔，所述推杆(16)位于所述钉座(3)的前部，所述推杆(16)下端与所述钉座(3)焊接，上端与所述凸轮滑台(12)相连，将二者固连为一体，所述凸轮滑台(12)为长方体结构，内部长度方向上开有凹型通槽且凹形通槽的右侧上部和下部都为L型结构，左部长度方向的中心处沿竖直方向开有一个矩形通槽，右端上部长度方向的中心处存在一个正三棱柱凸出部做指针，所述凸轮支架(11)位于所述凸轮滑台(12)的上部，所述凸轮支架(11)为单圆头板，单圆头板的中心处开有一个圆孔，所述凸轮支架(11)焊接于所述凸轮滑台(12)上端，所述摇杆(10)通过轴承同轴心配合于所述凸轮支架(11)的圆孔中，所述凸轮(9)位于所述凸轮支架(11)左侧，所述凸轮(9)通过过盈配合安装在所述摇杆(10)的轴肩处，所述钉头固定架(5)位于所述凸轮滑台(12)的下部且与其左端面平齐，所述钉头固定架(5)为Z型结构，竖直部分为矩形板，水平部分为两个单圆头板，下部的单圆头板中心处开有一个圆孔，所述钉头固定架(5)通过焊接固定在所述凸轮滑台(12)下端，所述滚子(8)位于所述凸轮(9)下部且与所述凸轮(9)呈线性接触，所述滚子(8)的滚轴向两侧延伸，左侧通过轴承安装在所述滚子支架(7)上，右侧配合于所述凸轮滑台(12)的矩形通槽中，以防止其摆动，所述滚子(8)的行程不会超过所述凸轮滑台(12)矩形槽的长度，所述滚子支架(7)位于所述滚子(8)左侧，所述滚子支架(7)通过过盈配合安装在所述钉头(4)上端的盲孔中，所述钉头(4)位于所述滚子支架(7)下方，所述钉头(4)下部穿过所述钉头固定架(5)下部单圆头板中心处圆孔且所述钉头(4)上下移动的行程不会使其脱离所述钉头固定架(5)下部单圆头板中心处圆孔，所述钉头(4)呈圆柱状，上端面中心处有一盲孔，靠近上端面存在一个轴肩，下端直径与所述钉座(3)中心处圆孔直径相同且同轴心，所述弹簧(6)与所述钉头(4)同轴心，所述弹簧(6)位于所述钉头(4)轴肩与所述钉头固定架(5)下部的单圆头板之间，所述凸轮滑台(12)与所述支撑架(14)左端的方形槽相配合，所述支撑架(14)位于所述凸轮滑台(12)的右端与所述基座(1)上部，所述支撑架(14)四根支腿通过焊接固定于所述基座(1)的四个凹槽中且所述支撑架(14)前后端面与所述基座(1)前后端面平齐，所述刻度尺(13)位于所述支撑架(14)上部，所述刻度尺(13)的中心刻度线与所述支撑架(14)、所述基座(1)前后方向的对称中心轴线位于同一平面，所述对中机构(15)位于所述基座(1)两个小T型槽上部，所述钉座紧定框(17)位于所述钉座(3)的左部，所述钉座紧定框(17)为口字型框结构且高度低于所述钉座(3)，所述钉座紧定框(17)通过焊接固定在所述基座(1)上，所述滑架(18)位于所述钉座紧定框(17)中间且可沿所述钉座紧定框(17)前后滑动，所述滑架(18)中心处开有一个螺纹通孔，所述紧定螺栓(19)安装在所述滑架(18)的螺纹通孔中。

2.如权利要求1所述一种新型可偏移非对称打孔装置，其特征在于：所述夹紧机构(2)由辊轮支座(2001)、辊轮A(2002)、辊轮B(2003)、辊轮轴A(2004)、辊轮轴B(2005)、螺母(2006)组成，所述辊轮支座(2001)有两个，两个所述辊轮支座(2001)通过焊接的方式固定在所述基座(1)上，所述辊轮轴A(2004)通过轴承安装在两个所述辊轮支座(2001)的圆孔中，所述辊轮A(2002)通过键安装在所述辊轮轴A(2004)上，所述辊轮轴B(2005)两端开有螺纹，与所述螺母(2006)配合安装在两个所述辊轮支座(2001)的双圆头通槽中，所述辊轮B(2003)通过轴承安装在所述辊轮轴B(2005)上，可通过所述螺母(2006)调节自身高度，所述电动机(20)安装于所述基座(1)左端，所述夹紧机构(2)前侧，所述电动机(20)电机轴通过联轴器与所述夹紧机构(2)的所述辊轮轴A(2004)相连接。

3.如权利要求1所述一种新型可偏移非对称打孔装置，其特征在于：所述对中机构(15)由对中板(1501)、对中滑台(1502)、铰接螺柱A(1503)、转动板A(1504)、转动板B(1505)、铰接螺柱B(1506)组成，所述铰接螺柱A(1503)下端旋合于所述基座(1)的螺纹盲孔中，所述铰接螺柱A(1503)上端是光杆，下端有螺纹，所述转动板A(1504)位于所述铰接螺柱A(1503)上，所述转动板A(1504)中部开有通孔，两端开有螺纹通孔，所述转动板A(1504)中部通孔与所述铰接螺柱A(1503)上端光杆过盈配合，所述转动板B(1505)有两个，分别位于所述转动板A(1504)前后两侧，所述转动板B(1505)两端开有通孔，两个所述铰接螺柱B(1506)上端与两个所述转动板B(1505)一端通孔过盈配合，下端与所述转动板A(1504)端部螺纹通孔旋合，以此将两个所述转动板B(1505)连接在所述转动板A(1504)两侧，所述铰接螺柱B(1506)有四个，所述铰接螺柱B(1506)同样为上端光杆，下端是螺纹，所述对中板(1501)有两个，分别位于两个所述转动板B(1505)两侧，所述对中板(1501)底部左右方向的对称轴线上前后开有两个螺纹通孔，外侧螺纹通孔的左右两侧对称分布有两个方形通槽，另外两个所述铰接螺柱B(1506)下端螺纹与两个所述对中板(1501)内侧螺纹通孔旋合，上端光杆与所述转动板B(1505)另一端通孔过盈配合，以此将所述转动板B(1505)与所述对中板(1501)连接，所述对中滑台(1502)位于所述对中板(1501)方形通槽内，所述对中滑台(1502)有四个，所述对中滑台(1502)上端与所述对中板(1501)的方形槽楔合，下端与所述基座(1)的小T型槽配合，如此所述对中板(1501)可沿小T型槽滑动，两个所述紧定螺栓(19)安装于两个所述对中板(1501)外侧螺纹通孔中。
