专利号: 2019204489725
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

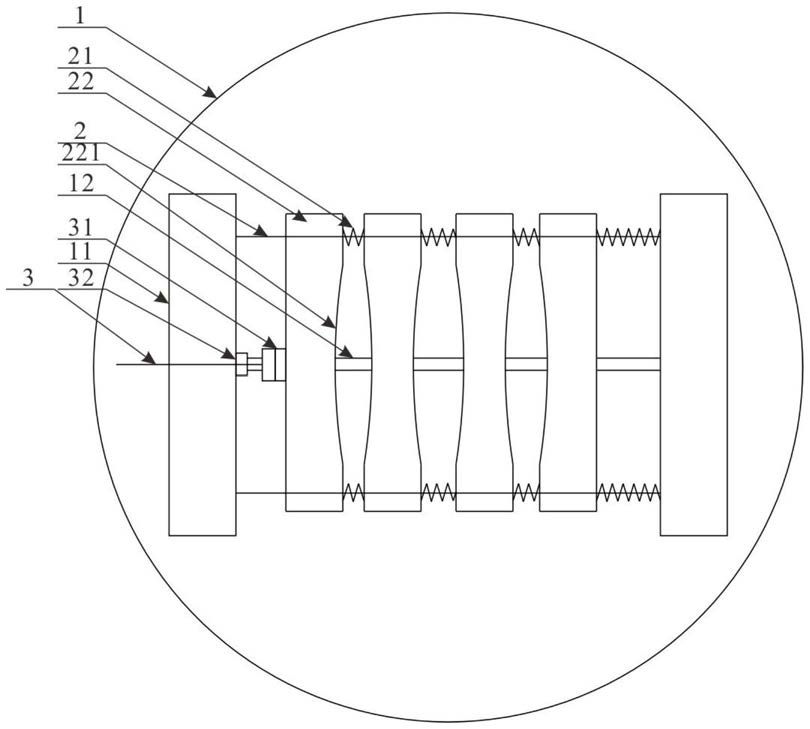

1.一种用于加工端面的铣床夹具,其特征在于,包括底座(1),底座(1)上对称设置有连接块(11);连接块(11)间平行设置有定位杆(2),定位杆(2)上穿设有若干活动定位块(22),定位杆(2)上位于活动定位块(22)间的位置处设置有限位弹簧(21);连接块(11)上穿设有活动转杆(3),活动转杆(3)与连接块(11)连接位置处设置有固定螺母(32),活动转杆(3)位于底座(1)上的端部设置有对刀块(31),所述对刀块(31)与邻近活动转杆(3)一侧的活动定位块(22)相抵接;活动定位块(22)上相邻的侧面中部开设有弧形槽(221)。

2.根据权利要求1所述的用于加工端面的铣床夹具,其特征在于,所述底座(1)中部开设有定位槽(12),所述对刀块(31)的底部设置于定位槽(12)内。

3.根据权利要求2所述的用于加工端面的铣床夹具,其特征在于,所述对刀块(31)呈L形,对刀块(31)的侧壁后部与活动转杆(3)铰接。

4.根据权利要求3所述的用于加工端面的铣床夹具,其特征在于,所述活动定位块(22)的底部设置有两个定位凸缘(222),定位凸缘(222)分别与定位槽(12)的两侧壁抵接。

5.根据权利要求1所述的用于加工端面的铣床夹具,其特征在于,所述活动定位块(22)的数量至少有两个。
