专利号: 2019204490722
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

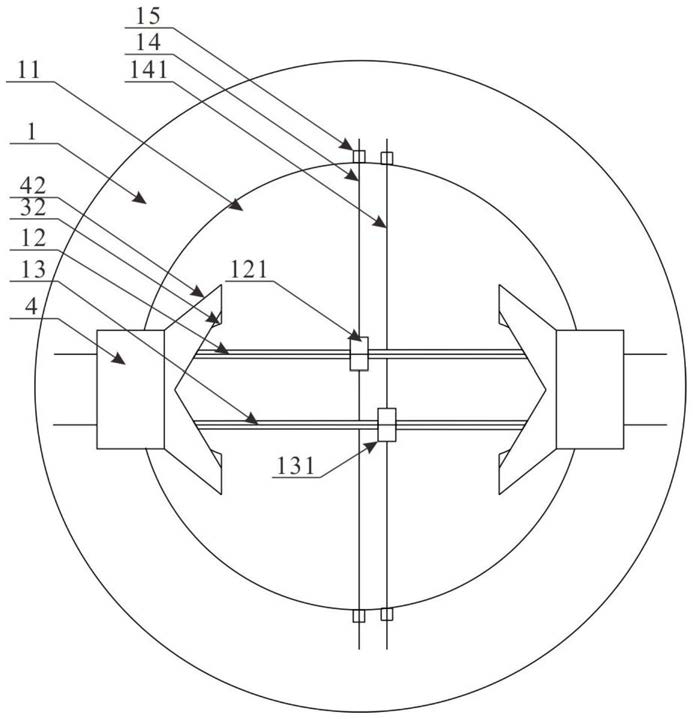

1.一种用于加工不规则工件的平面的车床夹具,其特征在于,包括底盘(1),所述底盘(1)上设置有连接盘(11),连接盘(11)上贯穿设置有第一螺杆(12)和第二螺杆(13),第一螺杆(12)与第二螺杆(13)相互平行,连接盘(11)上设置有对称设置有两个固定底座(2),固定底座(2)中部开设有与第一螺杆(12)、第二螺杆(13)套接的凹槽,固定底座(2)上位于第一螺杆(12)所在凹槽的两侧设置有第一限位槽(21),固定底座(2)上位于第二螺杆(13)所在凹槽的两侧设置有第二限位槽(22);

第一限位槽(21)与下部夹持件(3)活动连接,第二限位槽(22)与上部夹持件(4)活动连接,上部夹持件(4)的前部与V形夹持块(42)连接,下部夹持件(3)的前部与弧形夹持块(32)连接;

所述第一螺杆(12)上固定设置有第一螺旋齿轮(121),所述第二螺杆(13)上固定设置有第二螺旋齿轮(131),连接盘(11)上贯穿设置有第一调整螺杆(14)和第二调整螺杆(141),所述第一调整螺杆(14)和第二调整螺杆(141)相互平行,第一调整螺杆(14)与第一螺旋齿轮(121)啮合连接,第二调整螺杆(141)与第二螺旋齿轮(131)啮合连接,所述第一调整螺杆(14)和第二调整螺杆(141)上分别套设有调整螺母(15)。

2.根据权利要求1所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述第一螺杆(12)的螺纹关于中点对称,第二螺杆(13)上的螺纹关于中点对称。

3.根据权利要求1所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述下部夹持件(3)呈L形,下部夹持件(3)的前部为与第一螺杆(12)垂直的条块状结构,所述弧形夹持块(32)与下部夹持件(3)的前部连接,下部夹持件(3)的后部设置有与第一限位槽(21)配合的第一连接凸缘(31)。

4.根据权利要求3所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述下部夹持件(3)的下表面上设置有与第一螺杆(12)配合的第一内螺纹槽(33)。

5.根据权利要求3所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述上部夹持件(4)的下部为与第二限位槽(22)配合的块状结构,上部夹持件(4)的上部的前端与下部夹持件(3)的前部对齐并抵接,所述V形夹持块(42)与上部夹持件(4)的上部前端固定连接。

6.根据权利要求5所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述上部夹持件(4)的下部的下表面上设置有与第二螺杆(13)配合的第二内螺纹槽(43)。

7.根据权利要求5所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述上部夹持件(4)的下部沿第二螺杆(13)径向的长度小于下部夹持件(3)后部的长度。

8.根据权利要求1所述的用于加工不规则工件的平面的车床夹具,其特征在于,所述弧形夹持块(32)的内侧弧形的弧度小于180度。
