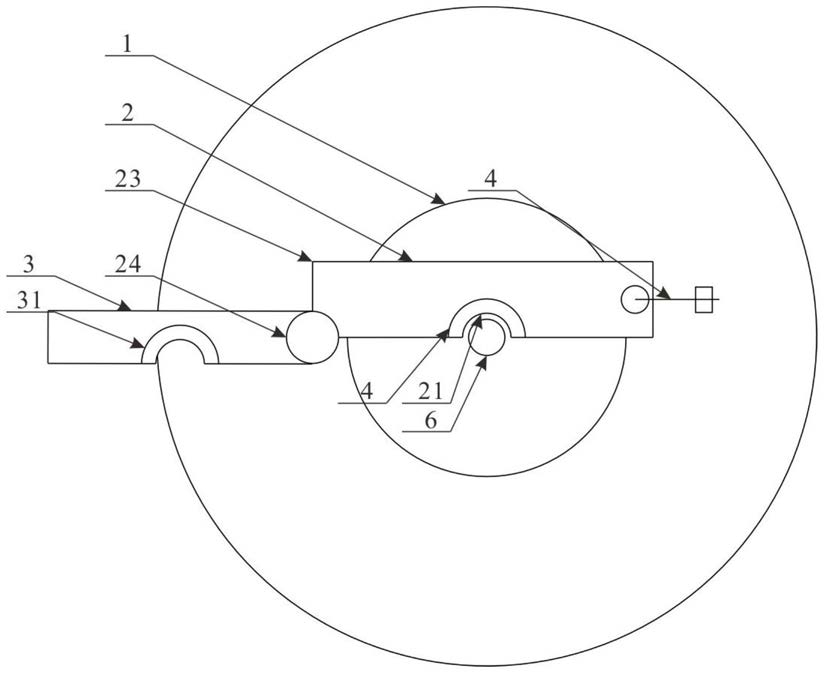

1.一种加工台阶轴的车床夹具,其特征在于,包括底座(1),所述底座(1)上设置安装有固定架(2),所述固定架(2)包括与底座(1)连接的支撑柱(22),支撑柱(22)的上端与横向连接臂(23)连接,横向连接臂(23)的一端通过铰轴(24)与夹持臂(3)连接,夹持臂(3)的端部设置有限位卡槽(32);横向连接臂(23)的另一端与固定卡扣(4)铰接,固定卡扣(4)与限位卡槽(32)配合连接;
固定架(2)上设置有安装槽(21),所述安装槽(21)包括设置于支撑柱(22)上的下部安装槽(213)和设置于横向连接臂(23)上的上部安装槽(212),所述夹持臂(3)上设置有与上部安装槽(212)配合的活动限位槽(31);上部安装槽(212)、下部安装槽(213)和活动限位槽(31)的横截面均为半圆形,且上部安装槽(212)和活动限位槽(31)的横截面直径相同。
2.根据权利要求1所述的加工台阶轴的车床夹具,其特征在于,所述下部安装槽(213)的横截面直径大于上部安装槽(212)的横截面直径。
3.根据权利要求1所述的加工台阶轴的车床夹具,其特征在于,所述上部安装槽(212)、下部安装槽(213)和活动限位槽(31)内均设置有卡接孔(211),卡接孔(211)上安装有环形限位片(5),所述环形限位片(5)上设置有与卡接孔(211)配合的卡接头。
4.根据权利要求3所述的加工台阶轴的车床夹具,其特征在于,所述上部安装槽(212)和活动限位槽(31)上的环形限位片(5)厚度相同且相互对称构成圆环状结构。
5.根据权利要求1所述的加工台阶轴的车床夹具,其特征在于,所述底座(1)上与安装槽(21)对应的位置上通过定位孔(25)安装有限位盘(6)。
