专利号: 2019204536073
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

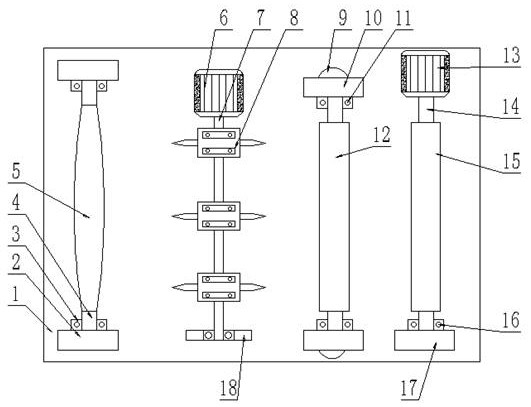

1.一种广告布生产用裁剪装置,包括底板(1),其特征在于,所述底板(1)的顶部通过螺栓固定有两个第一固定板(2),且两个第一固定板(2)相对的一侧外壁上均焊接有第一轴承(3),两个所述第一轴承(3)的内壁上均焊接有第一传动杆(4),且两个第一传动杆(4)相对的一侧外壁上通过螺栓固定有同一个传动辊(5),所述底板(1)的顶部通过螺栓固定有第一电机(6),所述第一电机(6)输出轴的一端通过螺栓固定有安装杆(7),且安装杆(7)的一侧外壁上设有等距离分布的固定装置(8),所述固定装置(8)包括固定套管(19),且固定套管(19)套接在安装杆(7)的外壁上,所述固定套管(19)的外壁上焊接有等距离分布的加固条(20),所述固定套管(19)的一侧外壁上焊接有等距离分布的裁剪刀片(21),所述底板(1)的顶部通过螺栓固定有第二电机(13),且第二电机(13)输出轴的一端焊接有第二传动杆(14),所述第二传动杆(14)的一侧外壁上通过螺栓固定有收卷辊(15)。

2.根据权利要求1所述的一种广告布生产用裁剪装置,其特征在于,所述传动辊(5)的外壁上开有防滑螺纹,且传动辊(5)中间位置的直径大于两端的直径。

3.根据权利要求1所述的一种广告布生产用裁剪装置,其特征在于,所述加固条(20)的一侧外壁上开有等距离分布的螺栓孔,且螺栓孔内螺纹连接有固定螺栓。

4.根据权利要求1所述的一种广告布生产用裁剪装置,其特征在于,所述底板(1)的顶部通过螺栓固定有安装板(18),且安装板(18)的一侧外壁上焊接有第四轴承,第四轴承的内壁与安装杆(7)连接。

5.根据权利要求1所述的一种广告布生产用裁剪装置,其特征在于,所述底板(1)的顶部通过螺栓固定有两个电动伸缩杆(9),且电动伸缩杆(9)的顶部通过螺栓固定有第二固定板(10)。

6.根据权利要求5所述的一种广告布生产用裁剪装置,其特征在于,所述第二固定板(10)的一侧外壁上焊接有第二轴承(11),且第二轴承(11)的内壁上插接有压辊(12),压辊(12)的外壁上粘接有橡胶套,压辊(12)位于安装杆(7)和收卷辊(15)之间。

7.根据权利要求1所述的一种广告布生产用裁剪装置,其特征在于,所述底板(1)的顶部通过螺栓固定有支撑板(17),且支撑板(17)的一侧外壁上焊接有固定轴承(16),固定轴承(16)的一侧内壁与收卷辊(15)焊接。
