专利号: 2019204582264
申请人: 南安泰达工业设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

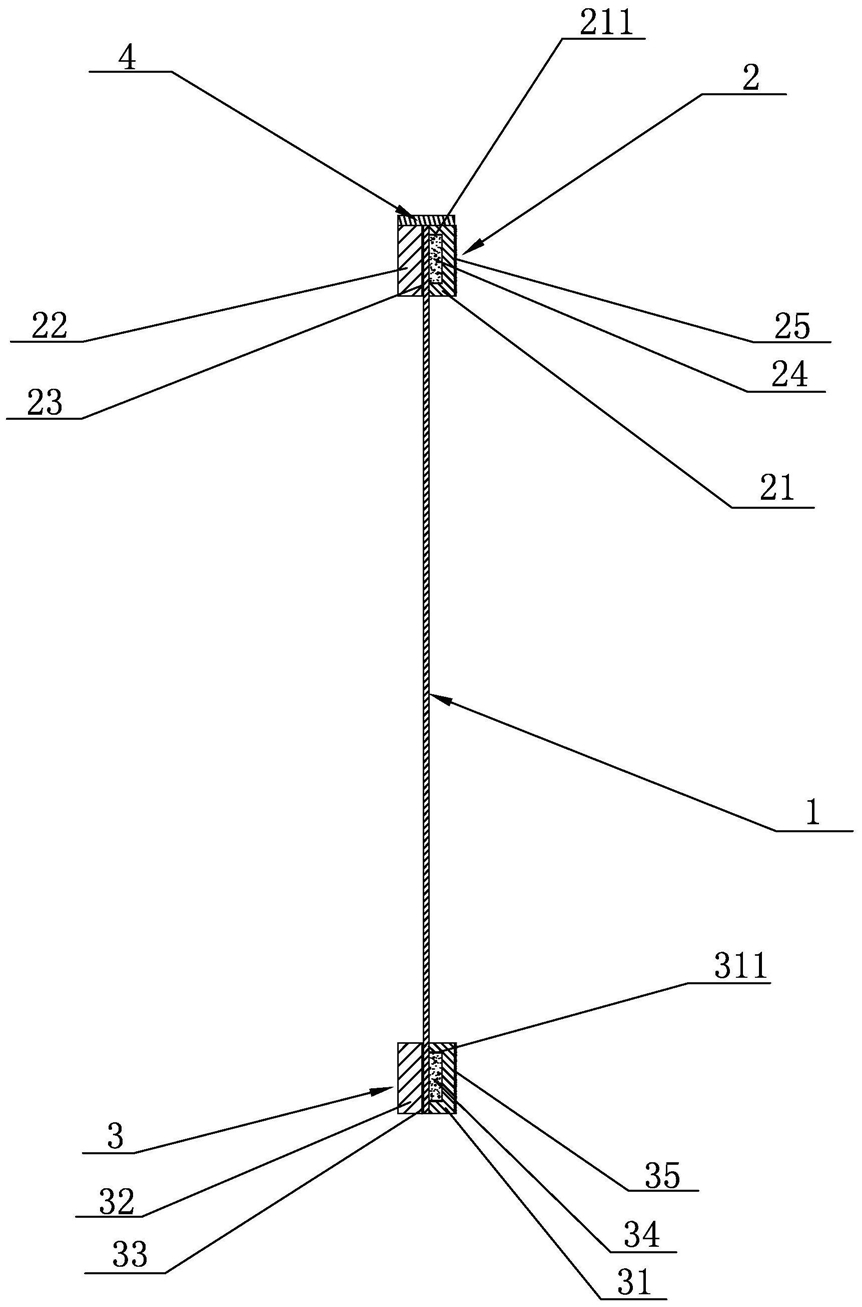

1.一种厨房防油装置,包括防油纸(1),其特征在于:所述防油纸(1)的上端可拆卸设置有上定位装置(2),防油纸(1)的下端可拆卸设置有下定位装置(3),且所述防油纸(1)的顶部固定设置有限位板(4);所述上定位装置(2)包括上定位座(21)、上定位条(22)、上定位铁片(23)和上定位磁铁(24),所述上定位座(21)的后端面上固定设置有上胶粘层(25),所述上定位座(21)的前端面上设置有一个第一置物凹槽(211),所述上定位磁铁(24)固定安装在第一置物凹槽(211)内,所述上定位条(22)的后端面与上定位铁片(23)的前端面焊接固定,所述防油纸(1)的上端设置在上定位铁片(23)和上定位座(21)之间,所述上定位条(22)通过上定位铁片(23)吸附在上定位磁铁(24)上,并使上定位铁片(23)夹紧防油纸(1)的上端;所述限位板(4)的下端面前端抵压在上定位条(22)的上端面上,限位板(4)的下端面后端抵压在上定位座(21)的上端面上。

2.根据权利要求1所述的一种厨房防油装置,其特征在于:所述下定位装置(3)包括下定位座(31)、下定位条(32)、下定位铁片(33)和下定位磁铁(34),所述上定位座(21)的后端面上固定设置有下胶粘层(35),所述下定位座(31)的前端面上设置有一个第二置物凹槽(311),所述下定位磁铁(34)固定安装在第二置物凹槽(311)内,所述下定位条(32)的后端面与下定位铁片(33)的前端面焊接固定,所述防油纸(1)的下端设置在下定位铁片(33)和下定位座(31)之间,所述下定位条(32)通过下定位铁片(33)吸附在下定位磁铁(34)上,并使下定位铁片(33)夹紧防油纸(1)的下端。

3.根据权利要求1所述的一种厨房防油装置,其特征在于:所述防油纸(1)的顶部与限位板(4)粘接固定,且所述限位板(4)为矩形板,限位板(4)由不锈钢材料制成。

4.根据权利要求1所述的一种厨房防油装置,其特征在于:所述上定位座(21)、上定位条(22)、上定位铁片(23)和上定位磁铁(24)均为矩形结构,且上定位座(21)和上定位条(22)均由不锈钢材料制成。

5.根据权利要求2所述的一种厨房防油装置,其特征在于:所述下定位座(31)、下定位条(32)、下定位铁片(33)和下定位磁铁(34)均为矩形结构,且下定位座(31)和下定位条(32)均由不锈钢材料制成。

6.根据权利要求2所述的一种厨房防油装置,其特征在于:所述上胶粘层(25)和下胶粘层(35)均为3M双面胶层或均为不干胶胶水层。
