专利号: 2019204583515
申请人: 常州市可道电机科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

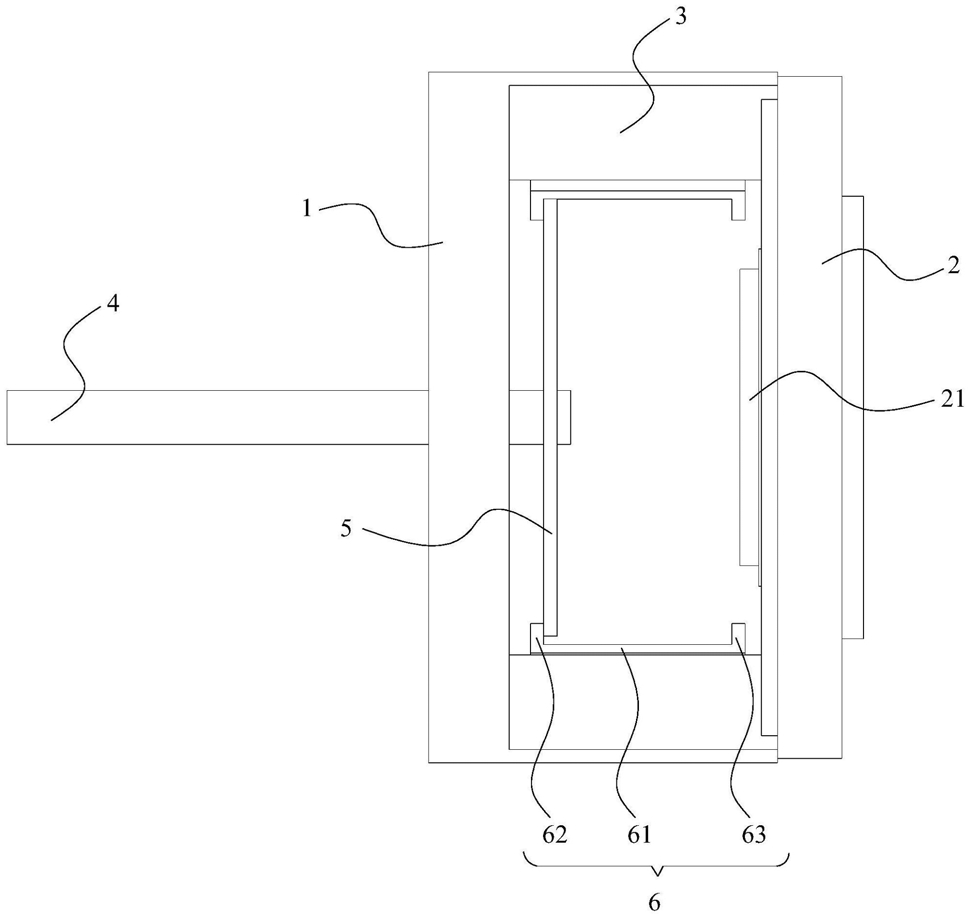

1.一种电机端盖用内涨式车削夹具,其特征在于,包括:间隔且平行设置的第一盖板、第二盖板;其中

在两盖板之间连接有若干挡条,以形成放置电机端盖的工位;

一顶杆适于从第一盖板外侧伸向第二盖板,以推动工位上的电机端盖压紧在第二盖板上。

2.根据权利要求1所述的电机端盖用内涨式车削夹具,其特征在于,所述电机端盖用内涨式车削夹具还包括:顶杆和位于顶杆一端的推板,以及分别位于推板两端的钩爪组件;

当顶杆回退时,所述钩爪组件拖动电机端盖脱离第二盖板。

3.根据权利要求2所述的电机端盖用内涨式车削夹具,其特征在于,所述钩爪组件包括:钩臂和分别位于钩臂两端的第一钩子、第二钩子;

所述推板位于两钩子之间;以及

所述钩臂的长度大于电机端盖,以适于电机端盖放置在推板与第二钩子之间;

当顶杆回退时,由推板带动第一钩子运动,以使第二钩子拖动电机端盖脱离第二盖板。

4.根据权利要求3所述的电机端盖用内涨式车削夹具,其特征在于,两钩子均为角钩。

5.根据权利要求2所述的电机端盖用内涨式车削夹具,其特征在于,所述挡条及第一、第二盖板上均开设有适于钩爪组件滑动的滑槽;以及所述钩爪的勾臂藏在挡条的滑槽内,露出两端的钩子。

6.根据权利要求1所述的电机端盖用内涨式车削夹具,其特征在于,所述第二盖板的内侧设有用于避开电机端盖上,与第二盖板相贴合的端面上的毛刺之用的凸缘。

7.一种安装有如权利要求1所述的电机端盖用内涨式车削夹具的车削机床。
