专利号: 2019204610461
申请人: 河北大艾智能科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种空气比例调节组件,用于雾化器,其特征在于,包括:

连接管,用于与所述雾化器的药杯连接,所述连接管的周壁设有第一进风口;以及调节环,其周壁设有第二进风口,所述调节环套设于所述连接管的外周壁,并能够相对所述连接管旋转,以使得所述第二进风口与所述第一进风口对齐或错开。

2.如权利要求1所述的空气比例调节组件,其特征在于,所述连接管的外周面上设有限位齿牙,所述调节环的内周面且沿周向间隔设有多个调节齿牙,所述调节环相对所述连接管旋转,以使得所述限位齿牙能够位于任意相邻的两所述调节齿牙之间,并与所述调节齿牙抵接,所述限位齿牙和所述调节齿牙至少其中一者为弹性件。

3.如权利要求2所述的空气比例调节组件,其特征在于,所述连接管的周壁上设有连接孔,所述限位齿牙一侧与所述连接孔的孔壁连接,所述限位齿牙的另一侧能够沿所述连接孔的开口方向运动,以能够凸出于所述连接管的外周面而与所述调节齿牙抵接,且所述限位齿牙还能够收容于所述连接孔。

4.如权利要求2或3所述的空气比例调节组件,其特征在于,所述调节环上设有防脱环筋,所述连接管的外周面上设有防脱凸起,所述防脱环筋的端面与所述防脱凸起抵接。

5.如权利要求4所述的空气比例调节组件,其特征在于,所述防脱环筋设于所述调节环的内周面。

6.如权利要求5所述的空气比例调节组件,其特征在于,所述限位齿牙构成所述防脱凸起。

7.如权利要求4所述的空气比例调节组件,其特征在于,所述连接管的外周面上还设有定位轴肩,所述调节环的其中一端面与所述定位轴肩抵接,所述防脱环筋的背离所述定位轴肩的端面与所述防脱凸起抵接。

8.如权利要求1所述的空气比例调节组件,其特征在于,所述调节环的外周面上设有调节把手。

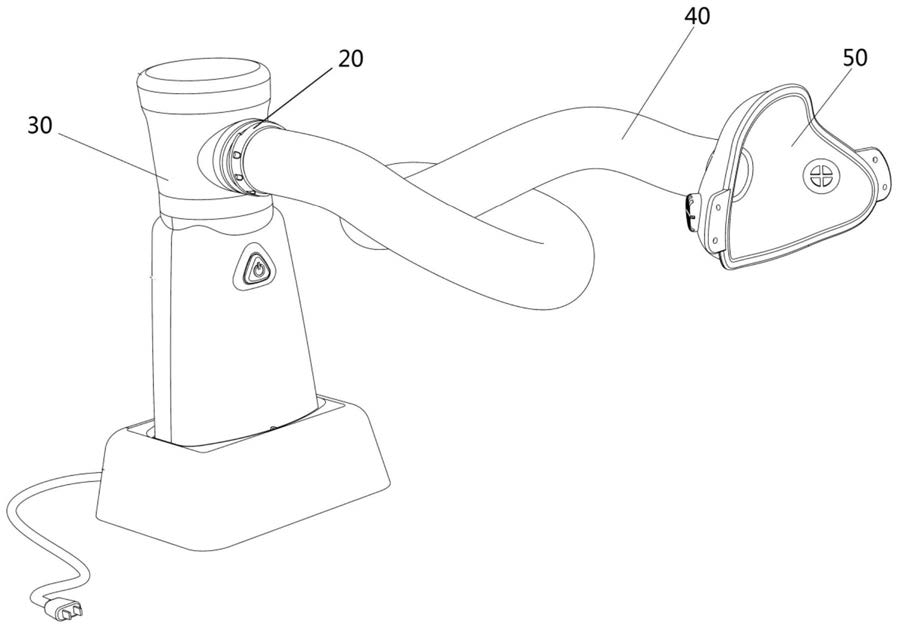

9.一种雾化器,其特征在于,包括:

药杯,所述药杯上设有出气口;以及

如权利要求1-8任意一项所述的空气比例调节组件,所述空气比例调节组件的连接管连接在所述出气口。

10.如权利要求9所述的雾化器,其特征在于,所述雾化器还包括延长管,所述延长管安装在所述连接管的远离所述药杯的一端,所述延长管的远离所述连接管的一端设有口鼻罩组件。
