专利号: 2019204622609
申请人: 肖康荣
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

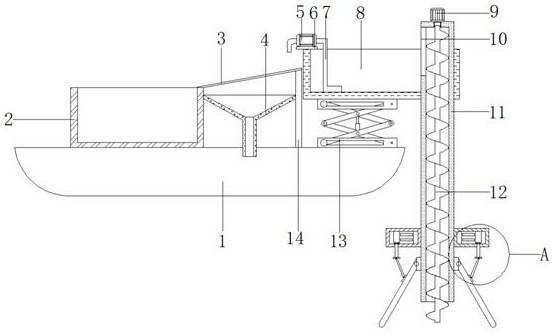

1.一种水利工程用防堵塞的排淤装置,包括船体(1),其特征在于,所述船体(1)的顶部外壁一端设置有升降支架(13),且升降支架(13)的顶部外壁设置有临时载泥箱(8),所述临时载泥箱(8)的内底部一侧设置有输泥机构,且输泥机构的两侧均设置有扫泥机构,所述船体(1)的顶部外壁靠近升降支架(13)的两侧分别设置有支撑柱(14)和储泥箱(2),所述支撑柱(14)的顶部外壁与储泥箱(2)的一侧外壁设置有过滤板(3),所述支撑柱(14)与储泥箱(2)的一侧靠近过滤板(3)的一端设置有排水斗(4),所述过滤板(3)的顶部外壁两侧均设置有挡板,所述储泥箱(2)的一侧外壁开有排泥口,且排泥口的内壁设置有放泥板(20)。

2.根据权利要求1所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述输泥机构包括输料管(11),且输料管(11)的顶部外壁设置有旋转电机(9)。

3.根据权利要求2所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述旋转电机(9)的输出轴通过联轴器连接有传动绞龙(12),且输料管(11)靠近临时载泥箱(8)的一侧外壁开有落泥口(10)。

4.根据权利要求3所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述扫泥机构包括两个防水箱(16),且防水箱(16)设置于输料管(11)的两侧外壁,防水箱(16)的内部均设置有推杆电机(17)。

5.根据权利要求4所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述推杆电机(17)的伸长轴均设置有传动杆(19),且传动杆(19)的另一端均设置有扫泥板(15),扫泥板(15)的一端均通过铰链与输料管(11)的两侧相连接,防水箱(16)靠近推杆电机(17)伸长轴的一侧设置有密封圈(18)。

6.根据权利要求5所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述推杆电机(17)为防水型,且临时载泥箱(8)的顶部外壁一侧设置有支撑板(6),支撑板(6)的顶部外壁设置有抽泥泵(5),抽泥泵(5)的输入端设置有抽泥管(7)。

7.根据权利要求6所述的一种水利工程用防堵塞的排淤装置,其特征在于,所述抽泥泵(5)、旋转电机(9)、升降支架(13)和推杆电机(17)均通过导线连接有开关,且开关通过导线连接有电源。
