专利号: 2019204731790
申请人: 如东县凤阳纺织器材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

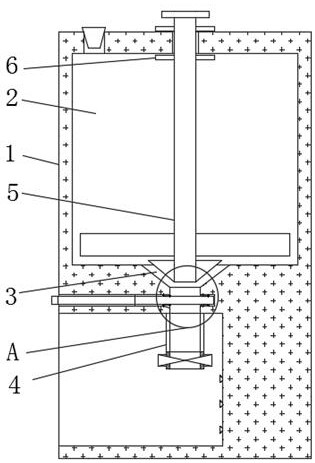

1.一种纸管胶生产用胶水灌装设备,包括罐装设备本体(1),其特征在于:所述罐装设备本体(1)的内部开设有储料仓(2),所述储料仓(2)的底面上开设有漏料口(3),所述漏料口(3)的下部粘接有计量管(4),罐装设备本体(1)的顶面插接有搅拌件(5),所述搅拌件(5)的表面粘接有限位板(6),所述罐装设备本体(1)的内部开设有对接插槽(7),所述对接插槽(7)与漏料口(3)相通,对接插槽(7)的开口处粘接有橡胶封板(8),且对接插槽(7)的内部插接有封堵板(9),所述封堵板(9)的表面粘接有抽拉架(10),所述抽拉架(10)的表面开设有拉槽(11),且抽拉架(10)的表面焊接有拉伸弹性件(12)。

2.根据权利要求1所述的一种纸管胶生产用胶水灌装设备,其特征在于:所述罐装设备本体(1)的表面开设有放置槽,计量管(4)处于放置槽的内部,放置槽的表面粘接有吸盘,吸盘设置有多个,多个吸盘呈上下排列分布。

3.根据权利要求1所述的一种纸管胶生产用胶水灌装设备,其特征在于:所述漏料口(3)包括滑料段和垂直段,滑料段呈圆台结构,垂直段呈圆形柱体结构,垂直段处于滑料段的下方,计量管(4)的管径与垂直段的口径相等,且计量管(4)包括透明段和控制段,控制段处于透明段的下方,且控制段上固定连接有阀门。

4.根据权利要求1所述的一种纸管胶生产用胶水灌装设备,其特征在于:所述搅拌件(5)包括转动杆、搅拌杆和搅拌片,搅拌杆粘接在转动杆的杆体上,搅拌片呈三角形板状结构,搅拌片处于漏料口(3)的滑料段内部,限位板(6)环形板状结构,限位板(6)设置有两个,两个限位板(6)关于罐装设备本体(1)的顶面呈上下对称分布。

5.根据权利要求1所述的一种纸管胶生产用胶水灌装设备,其特征在于:所述对接插槽(7)呈矩形柱体结构,对接插槽(7)的长边长度大于漏料口(3)的最大口径,橡胶封板(8)呈矩形板状结构,橡胶封板(8)的表面一体成型有拼接片,橡胶封板(8)设置有两个,两个橡胶封板(8)呈上下排列分布。

6.根据权利要求1所述的一种纸管胶生产用胶水灌装设备,其特征在于:所述封堵板(9)呈矩形板状结构,抽拉架(10)呈“匚”字形板状结构,抽拉架(10)插接在罐装设备本体(1)的表面,且罐装设备本体(1)的表面开设有安装槽,安装槽呈圆形柱体结构,拉伸弹性件(12)处于安装槽的内部,拉伸弹性件(12)包括限位头和拉伸弹簧,限位头呈截面为“T”的圆形柱体结构,限位头设置有两个,两个限位头分别焊接在抽拉架(10)的表面和安装槽的内壁上,且两个限位头分别插接在拉伸弹簧的两端。
