专利号: 2019204790267
申请人: 山西阳旭新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

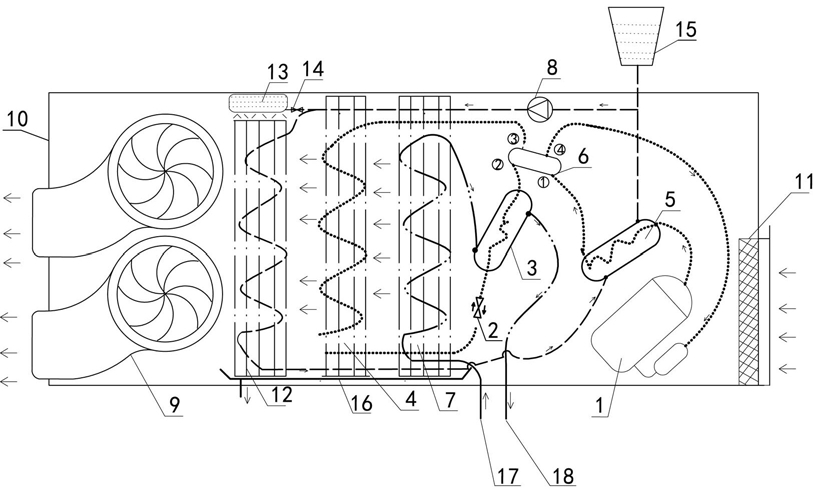

1.一种地埋管水源除湿加湿新风机组,其特征在于,其包括风道壳体(10)、设置在所述风道壳体(10)进风口处的空气净化过滤器(11)、设置在所述风道壳体(10)出风口处的风机(9)、设置在所述风道壳体(10)内部的卡诺热力循环制冷制热热回收系统;

所述卡诺热力循环制冷制热热回收系统包括压缩机(1)、与所述压缩机(1)排气口连通的余热回收换热器(5)、与所述余热回收换热器(5)排气口连通的四通换向阀(6)、与所述四通换向阀(6)连通的冷凝器(3)以及与所述冷凝器(3)制冷剂流程出液口通过双向膨胀阀(2)连通的蒸发器(4),所述蒸发器(4)的出气口与压缩机(1)的回气口通过四通换向阀(6)连通;

所述冷凝器(3)水流程进水口与表冷器(7)出水口连通,所述冷凝器(3)水流程出水口与主机出水口(18)连通,所述表冷器(7)进水口与主机进水口(17)连通。

2.根据权利要求1所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述余热回收换热器(5)出水口与循环水泵(8)的进水口连通,所述循环水泵(8)的出水口与再热表冷器(12)进水口连通,所述再热表冷器(12)的出水口与余热回收换热器(5)的进水口连通。

3.根据权利要求2所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述循环水泵(8)的进水口还与补水箱(15)出水口连通。

4.根据权利要求3所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述补水箱(15)位于余热回收换热器(5)的上方。

5.根据权利要求2所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述再热表冷器(12)上方设置喷淋布水盒(13),所述喷淋布水盒(13)进水口通过喷淋电磁阀(14)与循环水泵(8)的出水口连通。

6.根据权利要求2所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述空气净化过滤器(11)、表冷器(7)、蒸发器(4)、再热表冷器(12)、风机(9)按照新风处理流向依次在风道壳体(10)内部。

7.根据权利要求6所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述表冷器(7)、蒸发器(4)、再热表冷器(12)下方设置集水盘(16)。

8.根据权利要求7所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述集水盘(16)上设置排水口。

9.根据权利要求2所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述空气净化过滤器(11)为初效/中效过滤器。

10.根据权利要求1所述的一种地埋管水源除湿加湿新风机组,其特征在于,所述表冷器(7)、蒸发器(4)、再热表冷器(12)均为金属铜管铝翼翅片表冷器。
