专利号: 2019204815669
申请人: 常州市可道电机科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

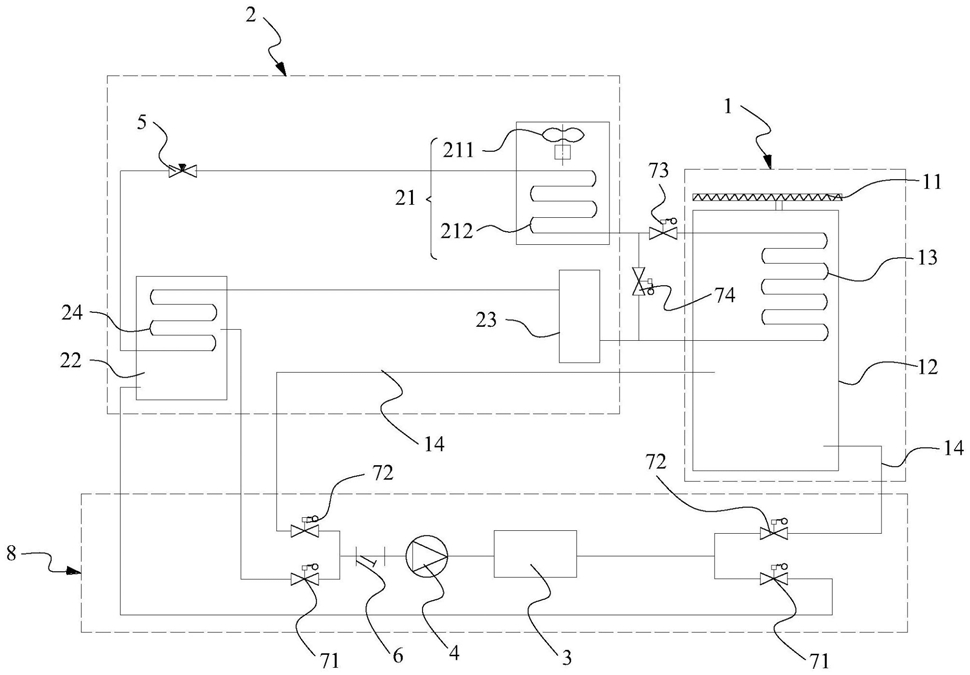

1.一种空气源热泵辅助的全天候太阳能蓄热供暖系统,其特征在于,包括:太阳能采热机构、空气源热泵制热机构和室内散热器;其中所述太阳能采热机构包括:太阳能采热器、盛装有导热介质的蓄热箱和通入蓄热箱中的蒸发盘管;

所述空气源热泵制热机构包括:分别与蒸发盘管的两端相连的室外风冷热交换机、压缩机,与压缩机另一端相连的板式换热器,以及位于板式换热器内的冷凝盘管;

所述太阳能采热机构适于采集太阳能,用于加热导热介质;

所述室内散热器用于在导热介质流经时放热,以向室内供热;

所述冷凝盘管与室外风冷热交换机的另一端相连,以形成冷媒的循环回路;以及所述板式换热器与室外风冷热交换机之间的还设有用于控制冷媒流量的节流装置;

当蓄热箱中的导热介质温度大于第一设定值时,导热介质直接通入室内散热器内进行供暖;

当蓄热箱中的导热介质温度小于第一设定值且大于第二设定值时,导热介质作为空气源热泵制热机构的热源,即用于蒸发盘管中的冷媒蒸发吸热,然后冷媒通过压缩机输入板式换热器中的冷凝盘管冷凝放热,用于加热室内散热器内循环流通的导热介质,以进行供暖;

当蓄热箱中的导热介质温度小于第二设定值时,冷媒在通过室外风冷热交换机蒸发吸热后,通过压缩机输入板式换热器中的冷凝盘管冷凝放热,用于加热室内散热器内循环流通的导热介质,以进行供暖。

2.根据权利要求1所述的全天候太阳能蓄热供暖系统,其特征在于,所述蓄热箱适于通过导管分别与室内散热器的进、出口相连;以及所述室内散热器的进口处设有循环水泵,以使导热介质在室内散热器内循环流通。

3.根据权利要求2所述的全天候太阳能蓄热供暖系统,其特征在于,所述室外风冷热交换机包括:室外热交换风扇和室外热交换器;

所述室外热交换器的进口端与板式换热器内的冷凝盘管的出口端相连;以及所述室外热交换器的出口端与蓄热箱中的蒸发盘管的进口端相连。
