专利号: 201920483138X
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

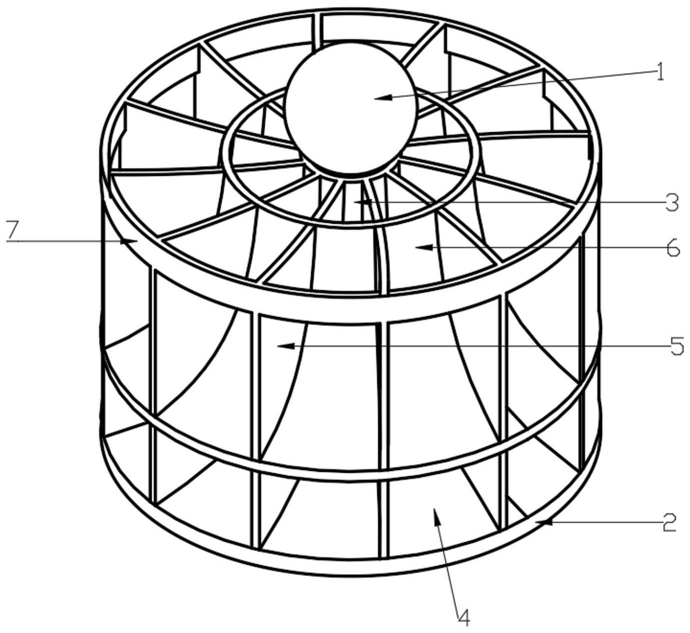

1.垂直轴风力系统,包括集热系统和转动系统及其驱动的动力用户,其特征在于:

所述转动系统由转轮构成;转轮竖直设置,包括中心的转轴和绕转轴径向对称固定布置的叶片,转轴下端作为输出轴与动力用户联接;相邻叶片之间均固定有两级由下向上变径结构的圆锥型导流部件,两级圆锥型导流部件的下端分别均设置于转轮圆周壁、上端分别均设置于转轮上平面;

所述集热系统包括反射集热装置和球体集热装置;反射集热装置绕转动系统四周布置数组,每组反射集热装置的反射面将太阳光始终反射至转动系统的转轮四周;球体集热装置固定设置于转轮转轴的顶端,包括园球形集热腔、集热腔顶部的玻璃盖板、集热腔外周传热导体制成的导热腔壁,所述集热腔壁上涂有光谱选择性热吸收涂层。

2.根据权利要求1所述的垂直轴风力系统,其特征在于:所述两级圆锥型导流部件为一级导流部件和二级导流部件;一级导流部件下端设置于转轮圆周壁轴向低于转轮高度二分之一处、上端设置于转轮上平面径向小于转轮半径二分之一处;二级导流部件设置于转轮圆周壁底部、上端设置于转轮上平面与转轴结合部;一级导流部件和二级导流部件分别构成两级渐变径的风道。

3.根据权利要求1所述的垂直轴风力系统,其特征在于:所述每组反射集热装置由支架及其支撑的太阳光反射板构成,太阳光反射板由表面的胶合层、中间的超薄银镜和背面的玻璃背板组合构成。

4.根据权利要求1所述的垂直轴风力系统,其特征在于:所述径向布置的各叶片有相同的弧形表面。

5.根据权利要求4所述的垂直轴风力系统,其特征在于:所述叶片沿转轮径向对称布置

12片。

6.根据权利要求1所述的垂直轴风力系统,其特征在于:所述动力用户是发电机或其他动力驱动设备。

7.根据权利要求1所述的垂直轴风力系统,其特征在于:所述各叶片、各导流部件表面均有吸热材料涂覆构成的涂层。
